Parem on teada SF6 täielikult gaasiga täidetud rõnga põhiseade

2025-03-19

1. SF6 -gaasi isoleeritud lülitusseadmete peamised omadused:


Gaasi isoleeritud lülitusseadmed  Vastub SF6 peamise isolatsioonikeskkonnana 10kV kuni 35kV rõnga põhiseade. Linnastumise ehitamisel on SF6 täisgaasiga täidetud rõnga põhitükil kompaktse ja modulaarse kujunduse jaoks tähistamishüvitised. See võtab laialdaselt kasutusele linna elektrivõrgu, raudteetransiidi, uue energiatööstuse ja tööstusettevõtted.


Sisu tabel

1

1.1 SF6 -gaasi isoleeritud lülitusseadmete moodulkujundus

1.2 SF6 -gaasi isoleeritud lülitusseadmete kompaktne disain

2. SF6 gaasi isoleeritud lülitusseadmete struktuurschem

2.1 SF6 Gaasi isoleeritud lüliti struktuuri skeem

2.2 SF6 rõnga põhitoodete välisküljed

2.3 Standardsed lahenduse ja pikendusmoodulid

3 SF6 gaasi isoleeritud lülitusseadmete parameeter



1.1 SF6 -gaasi isoleeritud lülitusseadmete moodulkujundus


SelleSF6 rõnga põhiseade  on peamiselt C (kaablilüliti paneel), V (vaakumkaitselüliti paneel), D (otse kaabliühenduse paneel), DE (otsekaabli ühendus maandumispaneeliga), F (lüliti-võitlus lahtiühendamise paneel) ja M (Meetri paneel).

Tegelikel juhtudel pakuvad C- ja V -üksus juhtimist ja kaitset kaabli elektriliini sisestamiseks ja väljutamiseks. Lisaks koormuse toimimise funktsioonile on V -seadmel rohkem funktsiooni lühise voolu ja koormusvoolu katkestamisel. M -ühik varustab CT -i ja PT mõõtmist ning energiamõõturit. Tavaliselt on sellel 800 mm laius, mis on sama kui aKYN28-12. D ja DE -ühikut kasutatakse kaabli kõrguse tõstmiseks maapinnalt SF6 rõnga põhiseadme ülaossa. Lisaks kasutas F -seadet ka kaitse sisestamise ja väljundi jaoks, kuid terminali kasutajad eelistavad F -seadme asemel vastu võtta V -seadme, kuna juhtimisvahend on keerulisem.


1.2 SF6 -gaasi isoleeritud lülitusseadmete kompaktne disain


Tavaliselt on C või V ühiku mõõde W*H*D = 371*1800*750 (mm), KYN28-12 sisend- või väljundpaneel on W*H*D = 800*2300*1500 (mm). Pole kahtlust, et SF6 ringüksusel on logistika ja maakulude osas konkurentsivõimelisem. Lisaks on SF6-gaasi isoleeritud lülitusseadme materjali kulud madalamad kui kompaktseks kujundamiseks KYN28-12.



2. SF6 gaasi isoleeritud lülitusseade konstruktsiooniline s


   Gaasi isoleeritud lülitusseadmes on sellel peamiselt SF6 gaasipaak, põhilüliti ja kaitselüliti, siinide süsteem, juhtimisvahendite juhtimine ning sekundaarne juhtimis- ja kaitsesüsteem.

   SF6 bensiinipaak võtab vastu 201 või 304 roostevabast terasest, millest aastane lekkekiirus on väiksem kui 0,1%, mis on konstrueeritud täielikult suletud ja isoleeritud. See tagab hooldusvaba teenuse enam kui 30 aastat.

   See on sarnane kui aÕhu isoleeritud lülitusseadmed  See, et sisend- ja väljundpaneeli peamine lüliti ja kaitselüliti on maanduslüliti, lahtiühendamise lüliti, laadimislüliti kaitselüliti ja tolmuimejalüliti toiteallikate juhtimiseks ja kaitseks.

   Ühes levinud SF6 paagis võiks see integreerida 7 modulaarset ühikut maksimaalselt 10 kV toitevõrgu süsteemist. Vastasel juhul on pikenduste jaoks vajalik ühenduskaabel ja kaabli pistik. Ühes tavalises paagis ühendab moodulüksused aga vasksiiniga.

   Sekundaarsel juhtimis- ja kaitsesüsteemil on funktsioon väärtuse pinge ja voolu jälgimiseks, et kaitsta SF6 rõnga põhiseadet süsteemi rikke eest. Vahepeal toetab see ka automatiseerimist, kaugjuhtimispuldi, andmete hankimist ja SCADA süsteemile juurdepääsu. Lisaks tagab SF6 rõnga põhiseade lisaallikaks, et tagada juhtimise ja signaali ülekande normaalne toimimine.

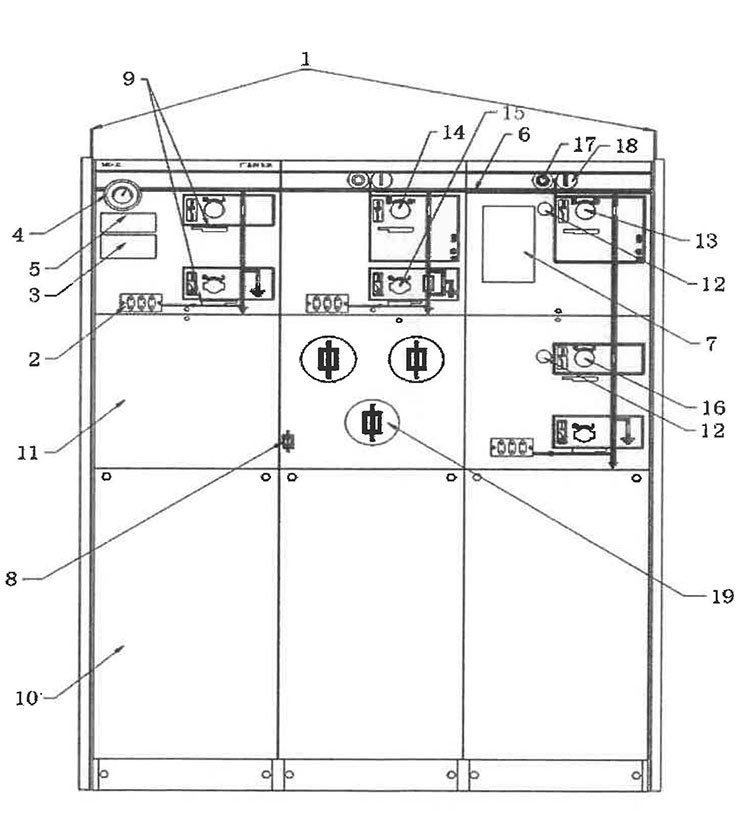

2.1 SF6 gaasi isoleeritud s Witchgear S Tructure d iagram:







1. Tõstmisrõngas

2. elava indikaator

3.Kasutatav rikkenäitaja

4. Gaasirõhumõõtur

5. Seriaalnumbriga plaat

6. ühejooneline joonis

7. iseenda võimsusega relee

8. Puhutud kaitsme indikaator

9.Padlock

10. Kaabliruum

11. RTU211 paigaldusruum

12. kapp

13. Kaitselüliti töö auk

14. Koormuslüliti töö auk

15. Maanduslüliti tööauk

16. Lüliti tööava eraldamine

17. Reisinupp

18. Suletud nupp

19. Kaitsmekamber

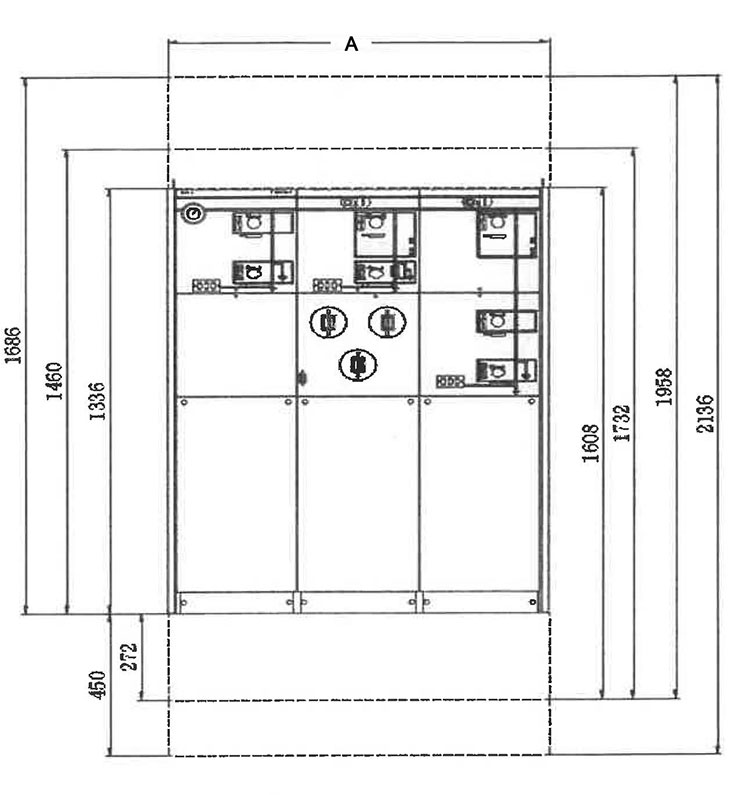

2.2 SF6 rõnga põhiosa välisküljed :




Ühik

A

1 rakk

371

2 rakk

696

3 rakk

1021

4 rakk

1346

5 rakk

1671

6 rakk

1996

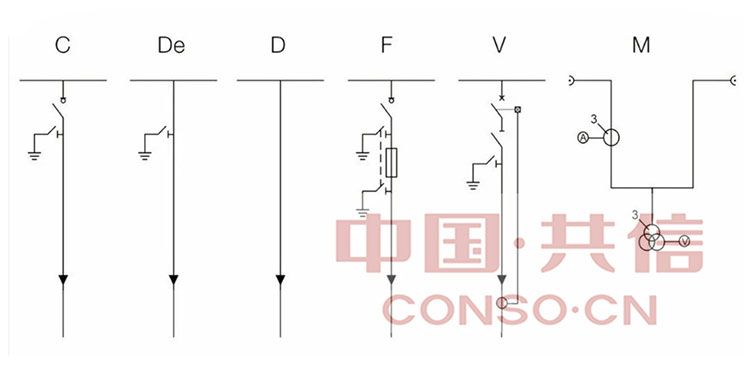

2.3 Standardsed ja e -Xtensiooni M Odulid :





C: kaablilüliti

F: kaabli lüliti kaitsmega

DE: Direktor kaabliühendus maandumisega

V: vaakumkaitselüliti

D: direktori kaabliühendus

M: mõõtmismoodul (õhu isolatsioon)



3. SF6 -gaasi isoleeritud lülitusseadmete parameeter


1. SF6 gaasi rõhk:

Suhteline rõhk temperatuuril 20 ° C on 0,03MPa

2. Aastane gaasi lekke määr:

≤0,01%

3. Kaitsetase:

Ip67

4. Tavalised töökeskkonna tingimused:

-35 ℃ kuni+40 ℃

5. Maksimaalne keskmine suhteline õhuniiskus (temperatuuril 25 ° C):

Päevane keskmine väärtus ≤ 95%;

Kuu keskmine väärtus ≤ 90%

6. Kõrgus:

≤ 1000m

7. Maavärina intensiivsus:

Tasemelⅷ
