Miks on GCS-i madalpinge lülitusseade moodsate toitejaotussüsteemide jaoks nutikas valik?

Abstraktne:Usaldusväärne madalpinge toitejaotus nõuab enamat kui lihtsalt elektriseadmete ühendamist. See nõuab lülitusseadmesüsteemi, mis suudab korraldada vooluahelaid, parandada tööohutust, lihtsustada hooldust ja toetada üha keerukamaid automatiseerimisnõudeid.CONSO·CN GCS madalpinge lülitusseadeon loodud modulaarsete funktsionaalsete üksuste, praktiliste sahtlimehhanismide, lahterdatud konstruktsiooni ja paindlike kaabliühenduste ümber. See artikkel selgitab selle ülesehitust, peamisi tehnilisi omadusi, rakendusi, eeliseid ja olulisi valikukaalutlusi inseneridele, töövõtjatele, turustajatele ja tööstuslike elektrisüsteemide ostjatele.

Sisukord

• Mis on GCS madalpinge lülitusseade?
• Millised on GCS-lülitusseadmete peamised struktuuriomadused?
• Miks valida energia jaotamiseks madalpinge GCS lülitusseade?
• Kuidas GCS on võrreldav GCK madalpinge lülitusseadmetega?
• Kus kasutatakse GCS madalpinge lülitusseadmeid?
• Kuidas peaksid ostjad valima GCS madalpinge lülitusseadmeid?
• Miks on tootja võimekus oluline?
• Korduma kippuvad küsimused GCS madalpinge lülitusseadmete kohta

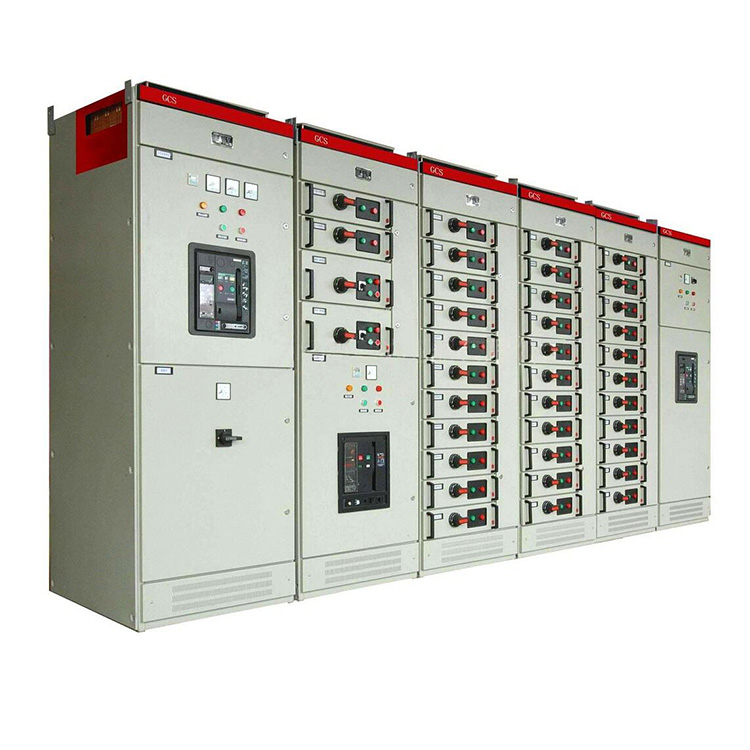

Mis on GCS madalpinge lülitusseade?

GCS madalpinge lülitusseade on modulaarne madalpinge toitejaotus- ja juhtimislahendus, mis on loodud rakenduste jaoks, kus mitu vooluahelat, mootori juhtimisfunktsioonid, automatiseerimisliidesed ja juurdepääs hooldusele tuleb korraldada kompaktses elektrisõlmes.

Võrreldes tavapäraste madalpinge lülitusseadmete konfiguratsioonidega panevad GCS-seadmed suuremat rõhku modulaarsetele funktsionaalüksustele ning praktilistele väljatõmbe- ja tõukemehhanismidele. Vastavalt CONSO·CN-i tooteteabele saab selle GCS-lahendust toota vastavalt kliendi üherealisele diagrammile, paigutusplaanile ja ostunimekirjale, mis võimaldab lõplikul konfiguratsioonil paremini vastata tegelikule turustussüsteemile.

Disain on eriti kasulik, kui projekt nõuab mitut väljuvat sööturit ja sõltumatuid funktsionaalseid üksusi. Selle asemel, et käsitleda kogu kappi ühe elektriruumina, jagab GCS konstruktsioon seadmed funktsionaalseteks osadeks, aidates operaatoritel eraldada üksikud vooluringid ja piirata lokaliseeritud rikke võimalikku mõju.

Millised on GCS-lülitusseadmete peamised struktuuriomadused?

GCS-süsteemi tõhusus tuleneb selle elektrikomponentide, siinide paigutuse, funktsionaalsete sektsioonide, kaablisektsioonide ja väljatõmmatavate üksuste vahelisest seosest. GCS-lahenduse hindamisel on eriti olulised mitmed struktuuriomadused.

Modulaarsed funktsionaalsed üksused

Moodulkonstruktsioon võimaldab konfigureerida erinevaid ahelaid vastavalt tegelikele jaotusnõuetele. See on väärtuslik tööstusrajatiste jaoks, kus sööturid, mootori juhtimisahelad, automaatikaseadmed ja lisakoormused võivad vajada erinevaid elektrikonfiguratsioone.

Eraldatud funktsionaalsed sektsioonid

Funktsionaalsed üksused ja sektsioonid on kujundatud selge eraldatusega. Selline paigutus võib aidata piirata tõrke mõju väiksemale alale ja võimaldab hoolduspersonalil töötada üksikutel lõikudel ilma teisi vooluringe asjatult häirimata.

Kolme siini horisontaalne paigutus

CONSO·CN tooteteave määrab kolme siini horisontaalse paigutuse, mis on mõeldud dünaamilise ja termilise stabiilsuse tagamiseks. Nimetatud konstruktsioon talub olenevalt kasutatavast konfiguratsioonist ja tingimustest lühisvoolu mõju kuni 80/176 kA.

Suur vooluringi tihedus

Üks MCC-kapp mahutab kuni 22 vooluringi vastavalt tootja avaldatud tooteteabele. See konfiguratsioon võib olla kasulik elektritootmise, naftakeemia, tööstusautomaatika ja muude suure elektrikoormusega rajatiste jaoks.

Praktiline kaablikamber

Välised kaabliühendused on paigutatud spetsiaalsesse kaablikambrisse, kus kaabli sisenemine ja väljumine on sõltuvalt konfiguratsioonist võimalik erinevatest suundadest. Nulljärjestusega voolutrafo saab paigutada ka kaablilahtrisse, toetades lihtsamat paigaldust ja hooldust.

Laialdased sekundaarsed ühendused

GCS-sahtlitel on mitu sekundaarset pistikkontakti. CONSO·CN väidab, et 1 ja enama ühikuga üksustel võib olla 32 paari, poolseadmete konfiguratsioonidel aga 20 paari. See võimsus toetab arvutiliideseid, automaatjuhtimisahelaid ja muid teisese juhtimise nõudeid.

Miks valida energia jaotamiseks madalpinge GCS lülitusseade?

Tööstuslike elektrisüsteemide puhul ei mõjuta lülitusseadmete valik mitte ainult esialgset paigaldust, vaid ka tööd, tõrkeotsingut, laiendamist ja hooldust. GCS-tehnoloogia pakub mitmeid praktilisi eeliseid.

Teine oluline eelis on disaini paindlikkus. GCS-jaotusseadet ei pruugita valida üldiseks valmiskapiks. Professionaalne tootja saab seadmeid konfigureerida vastavalt elektrijoonistele, seadmete paigutustele ja ostunõuetele. See lähenemisviis on eriti väärtuslik projektide puhul, kus koormuse jaotus ja kapi konfiguratsioon erinevad standardsetest paigutustest.

Kuidas GCS on võrreldav GCK madalpinge lülitusseadmetega?

GCS-i ja GCK-d kasutatakse mõlemat madalpinge jaotussüsteemides, kuid nende struktuursed lähenemisviisid ei ole identsed. CONSO·CN kirjeldab GCS-i täiustatud tüübina võrreldes selle GCK madalpinge lülitusseadmega, tuues esile selle suurema modulaarsuse ning praktilisema väljatõmbe- ja tõukejõu paigutuse.

Õige valik peaks lõpuks põhinema süsteemi pingel, voolutugevusel, lühisenõuetel, vooluringide arvul, kapi mõõtmetel, juhtimisarhitektuuril, hooldusstrateegial ja kohaldatavatel standarditel, selle asemel, et valida lihtsalt üks mudel, kuna see näib olevat arenenum.

Kus kasutatakse GCS madalpinge lülitusseadmeid?

GCS-süsteemid sobivad laias valikus tööstuslikes ja infrastruktuurilistes energiajaotuskeskkondades. Nende moodularhitektuur on eriti väärtuslik, kui projekt sisaldab arvukalt väljuvaid vooluahelaid või vajab integreerimist automatiseerimissüsteemidega.

• Elektri tootmine:Toetab suurte generaatoritega seotud jaotus- ja mootorijuhtimisnõudeid.
• Naftakeemia rajatised:Kasulik, kui arvukad mootorid, pumbad, juhtimissüsteemid ja abikoormused nõuavad organiseeritud jaotust.
• Tööstuslik tootmine:Aitab hallata mitut tootmisliini ja elektriajamiga masinaid.
• Äri- ja infrastruktuurirajatised:Saab konfigureerida tsentraliseeritud madalpinge jaotussüsteemide jaoks.
• Automatiseerimissüsteemid:Mitu sekundaarset kontakti võivad toetada arvutiliideseid ja automaatjuhtimisahelaid.
• Suured elektrijaotusprojektid:Moodulkappe saab konfigureerida vastavalt projekti üherealisele skeemile ja seadmete paigutusele.

Suurte rajatiste puhul võib võimalus korraldada koordineeritud jaotusseadmete koosseisus mitu toiteallikat parandada jaotusarhitektuuri üldist hooldatavust.

Kuidas peaksid ostjad valima GCS madalpinge lülitusseadmeid?

GCS-kapi ostmine peaks algama pigem elektrisüsteemist kui kapist endast. Kvalifitseeritud tarnija peaks sobiva konfiguratsiooni määramiseks saama piisavalt tehnilist teavet.

1. Kinnitage elektrilised parameetrid.Määratlege nimipinge, nimivool, sagedus, lühisenõuded ja muud projektipõhised parameetrid.
2. Valmistage ette üherealine diagramm.See annab tarnijale selge ülevaate sissetulevatest ja väljaminevatest ahelatest.
3. Määrake vooluringi kogus.Kaaluge toite, mootori juhtimisahelaid, abiahelaid ja tulevasi laiendamisnõudeid.
4. Hinnake füüsilist paigutust.Arvesse tuleks võtta kapi mõõtmeid, kaabli suunda, paigaldusruumi ja hooldusruumi.
5. Täpsustage kontrollinõuded.Enne tootmist tuleks määratleda automatiseerimine, jälgimine, arvutiliidesed ja sekundaarahelad.
6. Kontrollige kaitse koordineerimist.Kaitselülitid ja voolu piiravad komponendid tuleks valida vastavalt tegelikule jaotussüsteemile.
7. Vaadake üle testimine ja dokumentatsioon.Ostjad peaksid taotlema asjakohaseid tehnilisi jooniseid, katsedokumentatsiooni, komponentide loendeid ja tööteavet.

Kohandatud projektide puhul võib tarnijale täieliku üherealise joonise, paigutusplaani ja ostunimekirja pakkumine oluliselt parandada suhtlust ja vähendada konfiguratsioonivigu. CONSO·CN identifitseerib need dokumendid oma GCS-i tootmisprotsessi osana.

Miks on tootja võimekus oluline?

Madalpinge jaotuskapp on pigem koordineeritud elektrisõlm kui lihtne metallkorpus. Siini ehituse kvaliteet, juhtmestik, funktsionaalüksuse kokkupanek, komponentide valik, mehaaniline joondus ja testimine võivad kõik mõjutada lõpliku süsteemi töökindlust.

Hiina GCS madalpinge lülitusseadmete tootja või tarnija valimisel peaksid ostjad hindama rohkem kui hinda. Peamised tegurid hõlmavad järgmist:

• Kogemus madalpinge lülitusseadmete valmistamisel
• Oskus tõlgendada üherealisi diagramme ja projektijooniseid
• Kohandamine ja insenerivõimalused
• Kvaliteedikontrolli protseduurid monteerimise ajal
• Tehase testimise ja kontrollimise võimalus
• Tehnilise dokumentatsiooni olemasolu
• Müügijärgne tehniline tugi
• Võimalus koordineerida jaotusseadmeid laiema jaotussüsteemiga

CONSO·CN esitleb GCS-i osana oma laiemast madalpinge lülitusseadmete portfellist koos GCK, MNS ja GGD lahendustega. Selle tooteteave rõhutab ka kohandatud tootmist, mis põhineb kliendi joonistel ja turustusnõuetel.

Tarnijaid võrdlevatele ostjatele võib madalpinge jaotusseadmete tootevalik pakkuda kasulikku konteksti, kui otsustada, milline kapi arhitektuur on konkreetse projekti jaoks kõige sobivam.

Korduma kippuvad küsimused GCS madalpinge lülitusseadmete kohta

Mis on GCS madalpinge lülitusseadmete peamine eesmärk?

Selle esmane eesmärk on madalpinge elektriahelate levitamine, juhtimine, kaitsmine ja haldamine. Selle modulaarne arhitektuur sobib eriti hästi süsteemidele, mis nõuavad mitut sööturit, funktsionaalset üksust ja automatiseerimisliidest.

Mille poolest erineb GCS tavalistest madalpinge lülitusseadmetest?

GCS rõhutab modulaarseid funktsionaalseid üksusi, väljatõmmatavaid sahtlimehhanisme, lahterdatud konstruktsiooni, paindlikku kaablite paigutust ja ulatuslikke teisesi pistikühendusi. Need funktsioonid muudavad keerukate jaotussüsteemide konfigureerimise ja hooldamise lihtsamaks.

Kas GCS-i lülitusseadmeid saab kohandada?

Jah. Vastavalt CONSO·CN-ile saab GCS-jaotusseadmeid toota vastavalt kliendi üherealisele joonisele, paigutusplaanile ja ostunimekirjale.

Mitu vooluahelat mahutab MCC-kapp?

Tootja avaldatud teabes on kirjas, et üks MCC-kapp mahutab kuni 22 vooluringi. Tegelik võimsus tuleks kinnitada vastavalt konkreetsele elektrikonfiguratsioonile ja kapi paigutusele.

Kas GCS sobib automatiseeritud tööstussüsteemide jaoks?

Jah. Saadaolevad sekundaarsed pistikkontaktid on loodud toetama arvutiliideseid ja automaatjuhtimisahelaid, muutes konfiguratsiooni sobivaks tööstusautomaatika rakenduste jaoks, kus on vaja ulatuslikku juhtjuhtmestikku.

Järeldus: kas GCS madalpinge lülitusseade on teie projekti jaoks õige valik?

GCS madalpinge lülitusseade ühendab modulaarse jaotusarhitektuuri, eraldatud funktsionaalsed sektsioonid, praktilised väljatõmmatavad seadmed, organiseeritud kaabliühendused ja ulatuslikud sekundaarsed liidesed, et vastata kaasaegsete tööstuslike elektrisüsteemide nõuetele. Projektide puhul, mis hõlmavad mitut vooluahelat, automatiseerimist, mootori juhtimist ja kohandatud jaotusskeeme, on õige tootja valimine sama oluline kui lülitusseadme tüübi valimine. Kui hindate GCS-lahendust tööstus-, kaubandus- või infrastruktuuriprojekti jaoks,võtke meiega ühendustkoos oma üherealise diagrammi, paigutusplaani ja tehniliste nõuetega, et arutada sobivat konfiguratsiooni CONSO·CN-iga.
