Kuidas saavad elektrijaotusseadmed muuta voolujaotuse ohutumaks ja lihtsamaks hallatavaks?

Miks on elektrilised lülitusseadmed olulisemad, kui paljud ostjad eeldavad?

Paljudes energiaprojektides ei ole elektrijaotusaparaat süsteemi kõige nähtavam osa. Trafod, kaablid, generaatorid ja suured tootmisseadmed pälvivad sageli rohkem tähelepanu, kuna need näevad projekti jaoks "kesksemad". Kui aga ilmneb rike, kui vooluahel tuleb isoleerida või kui hoolduspersonal peab töötama ohutult, muutub lülitusseadmetest üks olulisemaid seadmeid kohapeal.

Elektriline lülitusseade on ette nähtud elektriahelate juhtimiseks, kaitsmiseks ja lahtiühendamiseks. Praktikas aitab see elektrisüsteemil korras hoida. See võimaldab operaatoritel jagada elektrijaotust juhitavateks osadeks, kaitsta allavoolu seadmeid ja vähendada rikete mõju. Ilma korraliku jaotusseadmeta võib üks elektriprobleem levida üle laiema süsteemi, põhjustades tootmise seiskamisi, ohutusriske või kallite seadmete kahjustusi.

Ostjate jaoks ei piirdu elektrijaotusseadmete tegelik väärtus metallkapi endaga. Väärtus tuleneb sellest, kas kapi konstruktsioon, kaitselülitid, siinide paigutus, kaitseseadmed, sissetulevad ja väljuvad söötjad, blokeerimiskonstruktsioon ja hooldusjuurdepääs vastavad tegelikule projektile. Kapp, mis näeb paberil vastuvõetav välja, võib siiski tekitada probleeme, kui see ei sobi saidi paigutuse, koormustingimuste, tööharjumuste või laienemisplaaniga.

Seetõttu ei küsi kogenud ostjad ainult hinda. Nad küsivad, kas jaotusseade saab hakkama õige pingetaseme, voolutugevuse, lühisevõimsuse, paigalduskeskkonna, kaabli sisestussuuna, töömeetodi ja kontrollinõuetega. Odavam kapp, mis vajab pärast tarnimist korduvat muutmist, võib muutuda palju kallimaks kui hoolikalt kindlaks määratud lahendus.

Milliste probleemidega seisavad ostjad enne elektrilülitusseadmete valimist tavaliselt silmitsi?

Esimene levinud probleem on puudulik projektiteave. Ostja võib teada, et tehas vajab mitut elektrikilpi, kuid neil ei pruugi olla selget üherealist skeemi, koormanimekirja, paigutusplaani ega sööturi paigutust. Sellises olukorras on tootjal raske kinnitada õiget kapi tüüpi, paneelide arvu, komponentide konfiguratsiooni ja kaitseskeemi.

Teine probleem on segadus erinevate lülitusseadmete kategooriate vahel. Madalpinge jaotusseadmed, keskpinge jaotusseadmed, gaasiisolatsiooniga jaotusseadmed, õhkisolatsiooniga jaotusseadmed, väljatõmmatavad kapid, fikseeritud kapid ja jaotuspaneelid ei ole omavahel asendatavad nimetused. Igal kategoorial on oma rakendusala, struktuuriloogika, ohutusnõuded ja kulutase. Vale tüübi valimine võib mõjutada paigaldamist, kasutamist ja hooldust.

Kolmas probleem on saidi piiratud ruum. Tööstusettevõtetes, ärihoonetes, kompaktalajaamades, kaevanduspiirkondades ja kommunaalprojektides ei pruugi elektriruum pakkuda rikkalikku tööruumi. Kui lülitusseadmete paigutust ei arvestata varakult, võib ostjal tekkida probleeme kapi sügavuse, eesmise töövahe, tagumise hoolduse juurdepääsu, kaablikraavi asukoha või ventilatsiooniga.

Neljas probleem on tulevane hooldus. Mõned ostjad keskenduvad suuresti esialgsetele ostukuludele, kuid unustavad, et lülitusseadmed jäävad kasutusse paljudeks aastateks. Hooldusmeeskonnad vajavad ohutut juurdepääsu, selget märgistust, usaldusväärset mehaanilist tööd, sobivaid varuosi ja lihtsat viisi vooluringide isoleerimiseks. Raskesti kontrollitav kapp võib suurendada tööaega ja tööriski.

Viiendaks probleemiks on ebaselge suhtlus kommerts- ja tehniliste meeskondade vahel. Ostumeeskond võib küsida lihtsa tootenimena sõna "Elektriline lülitusseade", samas kui insenerimeeskond ootab väga spetsiifilist tehnilist konfiguratsiooni. Kui need kaks külge ei ühti, võib järjekord varjatud ebakindlusega edasi liikuda. Siin muutub hoolikas tehniline kinnitus hädavajalikuks.

Kuidas elektrijaotusseade kaitseb toitejaotussüsteemi?

Elektriline lülitusseade kaitseb toitejaotussüsteemi, ühendades lülitus-, isoleerimis-, kaitse-, mõõtmis- ja juhtimisfunktsioonid ühes organiseeritud komplektis. Kui süsteem töötab normaalselt, jaotavad lülitusseadmed võimsust erinevatele koormustele. Ebatavaliste tingimuste ilmnemisel aitavad kaitseseadmed vigase vooluringi lahti ühendada ja vähendavad süsteemi laiema kahjustuse võimalust.

Keskpingesüsteemis võivad jaotusseadmed sisaldada vaakumkaitselüliteid, voolutrafosid, pingetrafosid, kaitsereleed, siinid, maanduslülitid ja mehaanilised blokeeringud. Need komponendid töötavad koos, et tuvastada ja isoleerida vigu. Näiteks kui väljuvas toiteseadmes tekib lühis, peaks kaitsesüsteem kiiresti reageerima ja avama kaitselüliti enne, kui rike põhjustab tõsisemaid kahjustusi.

Madalpingesüsteemis võib elektrijaotusseade jaotada toidet mootoritele, valgustusele, tootmisliinidele, HVAC-süsteemidele, pumpadele ja abiseadmetele. Olenevalt konstruktsioonist võib see kasutada fikseeritud või väljatõmmatavaid üksusi. Väljatõmmatavad konstruktsioonid võivad muuta kontrolli ja asendamise mugavamaks, kuna üksikuid funktsionaalseid üksusi saab isoleerida või eemaldada teisi vooluahelaid vähem häirides.

Ohutus ei seisne ainult elektriseadmetes. Oleneb ka struktuurist. Jaotusseadmete hea konstruktsioon arvestab sisemist eraldamist, maanduse järjepidevust, uste blokeeringuid, juhtkäepidemeid, kaablisektsioone, ventilatsiooni, isolatsioonikaugust ja selget visuaalset näitu. Need üksikasjad aitavad operaatoritel mõista kapi olekut ja vähendada ebaturvalist kasutamist.

Parim tulemus ei ole ainult see, et kapp läbib tehasekontrolli. Parem tulemus on see, et jaotusseade jääb pärast paigaldamist arusaadavaks, hooldatavaks ja stabiilseks. Operaatorid peaksid teadma, mida iga feeder juhib, kuidas vooluringi isoleerida, kus põhiosi kontrollida ja milliseid protseduure tuleb enne hooldust järgida.

Milliseid tegureid tuleks enne tellimuse esitamist kontrollida?

Enne elektrijaotusseadmete tellimist peaksid ostjad aeglustama ja kinnitama mitmeid praktilisi üksikasju. Selle etapi kiirustamine viib sageli jooniste uuesti ja uuesti läbivaatamiseni, mis lükkab tootmist ja paigaldamist edasi.

• Pinge tase:Kinnitage, kas projekt vajab madal- või keskpinge jaotusseadmeid, ja kontrollige hoolikalt nimipinget.
• Nimivool:Vaadake üle sissetulevate ja väljuvate ahelate eeldatav koormusvool, mitte ainult praegune seisund, vaid ka võimalik tulevane laienemine.
• Lühise vastupidavus:Jaotusseade peab vastama toitesüsteemi rikketasemele.
• Kapi struktuur:Otsustage, kas fikseeritud, väljatõmmatavad, sise-, välis-, kompaktsed või kohandatud struktuurid on sobivamad.
• Komponentide konfiguratsioon:Kinnitage kaitselülitid, releed, arvestid, voolutrafod, pingetrafod, liigpingekaitse ja muud seadmed.
• Kaabli sisenemine ja väljumine:Kontrollige, kas sait nõuab ülemist sissepääsu, alumist sissepääsu, juurdepääsu eest või tagant.
• Paigalduskeskkond:Võtke arvesse kõrgust, niiskust, tolmu, temperatuuri, korrosiooniohtu ja ventilatsiooni.
• Juurdepääs hooldusele:Veenduge, et kasutajad saaksid pärast paigaldamist korpust ohutult kontrollida ja hooldada.
• Joonise kinnitus:Võimaluse korral koostage üherealised diagrammid, paigutusjoonised ja koormusnimekirjad.
• Testimine ja dokumentatsioon:Küsige tehase ülevaatuse protokolle, jooniseid, käsiraamatuid ja projekti vastuvõtmiseks vajalikke tehnilisi dokumente.

Paljude ostjate jaoks on kõige keerulisem teadmatus, millist teavet tootja vajab. Professionaalne tarnija peaks aitama küsimusi korraldada, selle asemel, et oodata lihtsalt täiuslikku tehnilist faili. See on eriti oluline rahvusvaheliste projektide puhul, kus inseneristandardid, tööharjumused ja töökoha tingimused võivad turuti erineda.

Elektriliste lülitusseadmete valikutabel

Kuidas saavad ostjad projekti planeerimise ajal riske vähendada?

Hea elektrijaotusseadmete ostmine algab enne pakkumist. Ostjad saavad riski vähendada, käsitledes varajast suhtlusetappi pigem insenerikinnitusprotsessi kui lihtsa hinnapäringuna.

Kasulik esimene samm on üherealise diagrammi kogumine. Sellel joonisel on näha, kuidas vool läbi süsteemi voolab, ja aitab tootjal mõista sissetulevaid sööte, väljuvaid sööte, siiniühendusi, mõõtepunkte, kaitsefunktsioone ja koormuse jaotust. Kui üherealine diagramm puudub, võib tarnija siiski anda üldist nõu, kuid pakkumine ei ole nii täpne.

Teine samm on saidi paigutuse selgitamine. Elektriruumides ei ole alati piisavalt ruumi, et neid oleks lihtne paigaldada. Kapi laiust, sügavust, kõrgust, tööruumi, tagumist juurdepääsu, kaabli sisendit ja ukse avanemissuunda tuleks kontrollida varakult. Tehniliselt korrektne kapp võib ikkagi muutuda tülikaks, kui see tuppa ei sobi.

Kolmas samm on töökeskkonna kinnitamine. Puhtasse siseruumi paigaldatud elektrijaotusseadmetele on erinevad nõuded kui kaevandusaladel, rannikualadel, niiskes keskkonnas, fotogalvaanilistes alajaamades või tugeva tolmuga infrastruktuuriprojektides kasutatavatele seadmetele. Keskkonna üksikasjad mõjutavad ümbrise kaitset, ventilatsiooni, kondensatsioonivastaseid meetmeid ja materjali valikut.

Neljas samm on mittetäielike tsitaatide võrdlemise vältimine. Kui üks pakkumine sisaldab esmaklassilisi komponente, testimist, jooniseid ja kohandamist, samas kui teine ​​sisaldab ainult põhikappi, ei pruugi madalam hind olla parem väärtus. Hankemeeskonnad peaksid paluma tarnijatel konfiguratsiooni selgelt loetleda, et võrdlus oleks õiglane.

Viies samm on varuda aega jooniste ülevaate tegemiseks. Elektrilised jaotusseadmed on sageli ühendatud trafode, alajaamade, kaablite, juhtimissüsteemide ja allavoolu seadmetega. Lühike ülevaatusperiood võib ära hoida kulukaid vigu enne tootmise algust. Paljude projektide puhul on hoolikas joonise kinnitamine erinevus sujuva paigaldamise ja korduva kohapealse reguleerimise vahel.

Mis teeb elektrijaotusseadmete kontrollimise ja hooldamise lihtsamaks?

Hooldussõbralik elektrijaotusseade ei teki juhuslikult. See tuleneb kapi disainist, komponentide paigutusest, märgistusest, dokumentatsioonist ja juurdepääsu planeerimisest. Kasutajate jaoks on see oluline, sest lülitusseadmed ei ole ühekordne ost. Need on seadmed, mis peavad teenindama objekti aastatepikkuse töö, kontrolli, tõrkeotsingu ja võimaliku laiendamise kaudu.

Üks oluline tegur on sektsiooni selge disain. Kui funktsionaalsed alad on hästi korraldatud, saavad hooldustöötajad hõlpsamini tuvastada siiniala, kaabliala, kaitselülitiala, juhtimisala ja mõõteala. See vähendab segadust kontrolli ajal ja aitab tehnikutel järgida ohutumaid protseduure.

Usaldusväärne mehaaniline töö on veel üks tegur. Uksed, käepidemed, blokeeringud, aknaluugid, väljatõmmatavad üksused ja maandusmehhanismid peaksid töötama sujuvalt. Kapp, mille käsitsemine tehaseülevaatuse ajal tundub keeruline, võib pärast aastatepikkust kasutust veelgi tülikamaks muutuda. Ostjad peaksid nendele detailidele tähelepanu pöörama, selle asemel, et hinnata ainult välimust.

Samuti loeb dokumentatsioon. Joonised, ühendusskeemid, kasutusjuhendid, komponentide loendid ja ülevaatusdokumendid aitavad kasutajal pärast tarnimist süsteemist aru saada. See on eriti väärtuslik, kui projektimeeskond vahetub või kui kohalikud hooldustöötajad peavad aastaid hiljem süsteemi tõrkeotsingut tegema.

Varuosade planeerimist ei tohiks ignoreerida. Oluliste toitesüsteemide jaoks võivad ostjad vajada varukaitselüliteid, juhtkomponente, indikaatorlampe, kaitsmeid, arvestiid või muid sageli hooldatavaid osi. Tootja, kes oskab neid võimalusi selgelt selgitada, aitab ostjal valmistuda tegelikeks töötingimusteks, mitte ainult esimeseks paigalduspäevaks.

Kuidas saab tootja toetada paremaid ostuotsuseid?

Hea elektrijaotusseadmete tootja peaks tegema rohkem kui kappe kokku panema. Tootja peaks aitama ostjatel projekti nõuded selgeks tehniliseks lahenduseks tõlkida. See hõlmab õigete küsimuste esitamist, jooniste ülevaatamist, kapi erinevuste selgitamist, komponentide valikute kontrollimist ja aitamist ostjal mõista, kuidas iga otsus mõjutab ohutust, kulusid, paigaldust ja hooldust.

Conso Electrical Science and Technology Co., Ltd. tegeleb elektriseadmete, näiteks jaotusseadmete, alajaamade, trafode ja nendega seotud elektrijaotustoodete tootmisega. Elektrilülitusseadmeid vajavatele ostjatele on tootmisele orienteeritud meeskonnaga töötamise väärtus see, et tehnilist suhtlust saab otsesemalt siduda tootmisreaalsusega.

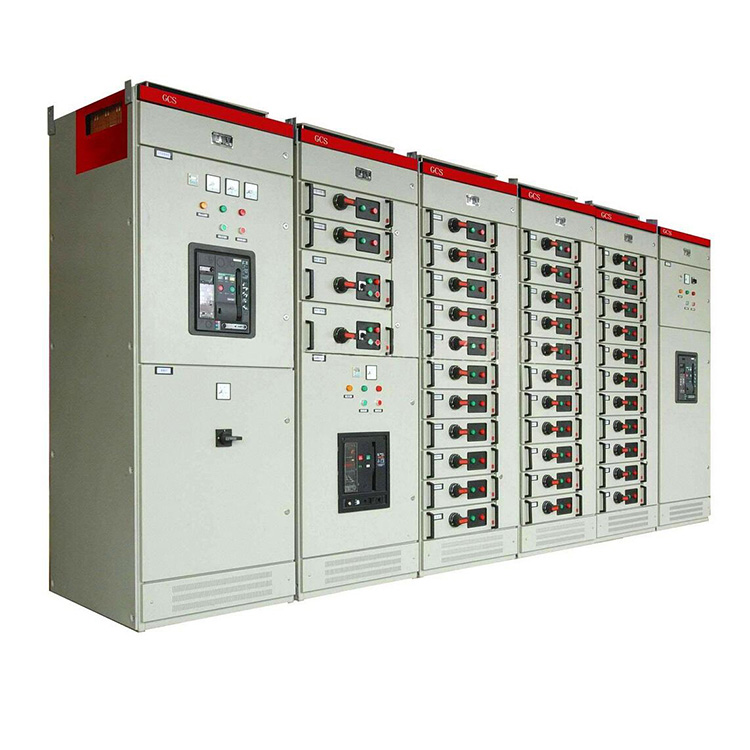

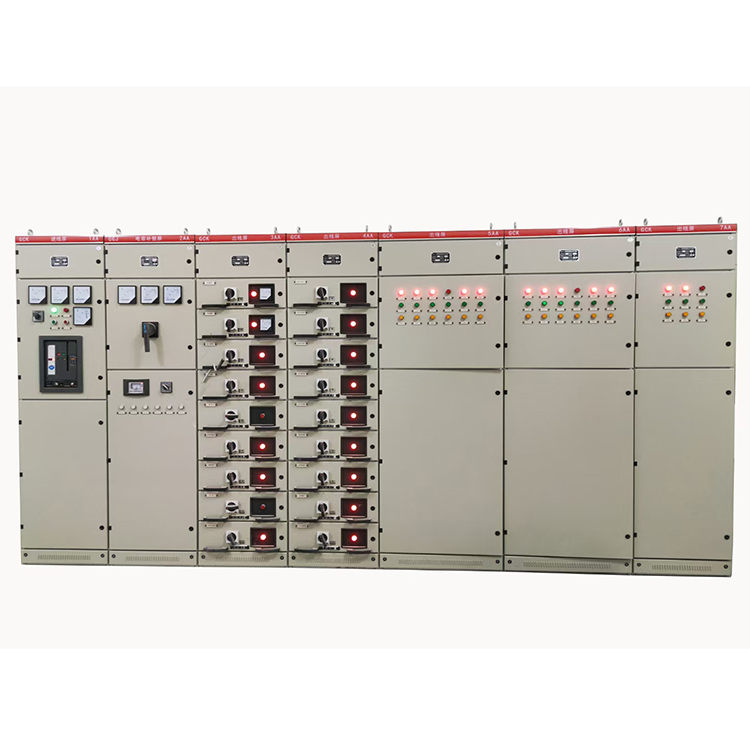

Näiteks kui ostja vajab madalpinge jaotusseadet kompaktalajaama jaoks, ei tohiks arutelu piirduda kapi nimega. Tootja peaks kinnitama, kas projekt vajab GGD, GCK, GCS, MNS või muud sobivat struktuuri. Kui ostja vajab keskpinge lülitusseadmeid, peaks tootja aitama üle vaadata pingetaseme, kaitselüliti konfiguratsiooni, kaitserelee nõuded ja kaabli paigutuse.

Teine eelis on kohandamine. Paljud projektid ei saa tugineda täiesti standardsele kapile. Sait võib nõuda erimõõtmeid, spetsiifilisi komponentide kaubamärke, ebatavalist kaablisisendit, täiendavat mõõtmist, reserveeritud laiendusruumi või sissetulevate ja väljaminevate toitekanalite konkreetset paigutust. Võimekas tootja saab need üksikasjad üle vaadata ja teha praktilisema ettepaneku.

Tugevaim tarnijasuhe põhineb selgel teabel. Ostjad peaksid olema valmis jagama jooniseid ja projekti tingimusi, samas kui tootja peaks vastama organiseeritud küsimuste ja realistlike ettepanekutega. See kahepoolne suhtlus aitab vähendada varjatud riski ning muudab ostuprotsessi rahulikumaks, kiiremaks ja usaldusväärsemaks.
