A Pole monteeritud trafovalitakse sageli siis, kui kommunaalteenused, töövõtjad, tööstuspargid, maapiirkondade elektrifitseerimisprojektid ja äriarendajad vajavad kompaktset ja praktilist viisi keskpinge võimsuse vähendamiseks lõppkasutuskoha lähedal. Selle asemel, et ehitada igale väikesele koormusalale suur maapealne traforuum või täisalajaam, saab paigaldada postidele paigaldatava seadme, mis asub õhuliinide ja lõppkasutajate läheduses. Selles artiklis selgitatakse, kuidas see aitab lahendada levinud valupunkte, nagu piiratud paigaldusruum, ebastabiilne maapiirkonna pinge, pikad tarneteed, ohutusprobleemid, juurdepääs hooldusele, seadmete kulude kontroll ja hanke ajal esinev tehniliste andmete ebakindlus.
Sisukord
- Artikli ülevaade
- Miks on turustusprojektidel enne õige trafo valimist raskusi?
- Milleks kasutatakse vardale paigaldatavat trafot?
- Kus pakub postidele paigaldatav trafo kõige rohkem väärtust?
- Kuidas peaksid ostjad valima õige tehnilise konfiguratsiooni?
- Kuidas seda teiste turustuslahendustega võrrelda?
- Kuidas saab see vähendada projekti tegelikke valupunkte?
- Milliseid kvaliteediandmeid tuleks enne ostmist kontrollida?
- Kuidas saavad hooldusmeeskonnad kasutusiga pikendada?
- Miks on tarnija kogemus oluline?
- KKK
- Järeldus
Artikli ülevaade
- Tehke kindlaks peamised turustusprobleemid, millega seisavad silmitsi maapiirkondade võrgud, väikelinnad, talud, töökojad ja kerged kaubanduspiirkonnad.
- Selgitage a töörolliPole monteeritud trafopinge alandamisel praktiliseks kasutamiseks.
- Võrrelge postidele paigaldatavaid seadmeid plaattrafode ja väikeste maapealsete alajaamadega.
- Esitage praktiline valikujuhend, mis hõlmab võimsust, pingesuhet, faasitüüpi, jahutusmeetodit, kaitsetarvikuid ja paigalduskeskkonda.
- Kirjeldage kvaliteedikontrolli, mida ostjad peaksid enne saatmist nõudma.
- Näidake, kuidas professionaalne tootja saab toetada stabiilset hankimist, kohandamist, testimist ja müügijärgset suhtlust.
Miks on turustusprojektidel enne õige trafo valimist raskusi?
Paljud elektrijaotusprojektid ei kuku läbi, sest võrguplaan on vale. Need ebaõnnestuvad, kuna lõplik lahendus ei sobi tegeliku saidiga. Küla võib vajada usaldusväärset elektrit kodudesse, pumpadesse, kauplustesse, tänavavalgustitesse ja väikestesse töökodadesse, kuid seal ei pruugi olla piisavalt maapinda traforuumi jaoks. Talu võib vajada niisutusseadmete jaoks stabiilset võimsust, kuid koormuspunktid võivad olla üksteisest kaugel. Elamu laienemisala võib olla ühendatud õhuliinidega, kuid eelarve ei pruugi toetada maapealset jaotusjaama.
Need olukorrad tekitavad ikka ja jälle samu pettumusi: pingelangused liini lõpus, kallis tsiviilehitus, pikad paigaldusgraafikud, raske ligipääs hooldusele ja ebakindlus, kas valitud seadmed saavad hakkama ka välitingimustes. Töövõtjate ja kommunaalteenuste ostjate jaoks on veel üks valupunkt spetsifikatsioonirisk. Kui valitud trafo võimsus, pingesuhe, isolatsioonitase või kaitsekorraldus ei sobi, võib projekt tekkida viivitusi, ümbertöödelda või suuremaid pikaajalisi kadusid.
A Pole monteeritud trafoon mõeldud nende praktiliste probleemide otseseks lahendamiseks. See ei püüa asendada igat tüüpi trafosid. Selle asemel on see selge eesmärk: viia keskpinge võimsus koormuse lähedal kasutatavale madalpinge tasemele, eriti seal, kus õhujaotusvõrgud on juba paigas.
Milleks kasutatakse vardale paigaldatavat trafot?

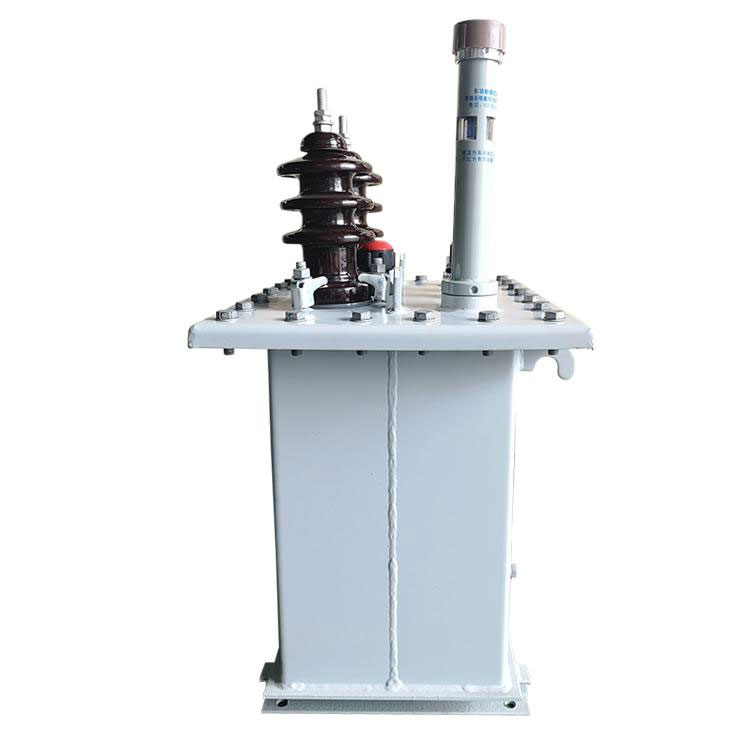

A Pole monteeritud trafoon välisjaotustrafo, mis on paigaldatud tehnopostile või postikonstruktsioonile. Selle põhiülesanne on vähendada keskpinge elektrit õhuliinidelt madalama pingeni, mis sobib kodudele, väikeettevõtetele, taludele, tänavavalgustussüsteemidele ja kergetele tööstuslikele koormustele. Paljudes projektides saab sellest viimane oluline lüli jaotusvõrgu ja lõppkasutaja vahel.
Trafo on tavaliselt õliga sukeldatud, mis tähendab, et trafoõli kasutatakse isolatsiooniks ja soojuse hajutamiseks. Olenevalt projektist võib see olla ühefaasiline või kolmefaasiline. Ühefaasilised seadmed on levinud maapiirkondade elamupiirkondades, väiketaludes ja väikestes koormates. Kolmefaasilised seadmed sobivad rohkem äripindadele, töökodadele, niisutuspumpadele ja aladele, kus mootorikoormus on suurem.
Suurim eelis on see, et seda saab paigaldada maapinnast kõrgemale. See aitab säästa maad, vähendada ehitustööde vajadust ja hoida seadmeid eemal teatud maapinna riskidest, nagu üleujutus, juhuslik kokkupõrge või volitamata kontakt. Jaotustrasside puhul, kus juba kasutatakse õhuliine, on see paigaldusstiil sageli praktiline ja ökonoomne.
Kus pakub postidele paigaldatav trafo kõige rohkem väärtust?
A Pole monteeritud trafoon eriti kasulik kohtades, kus energiatarve on reaalne, kuid kohapealsed tingimused ei sobi suuremahuliste maapealsete seadmete jaoks. Ostjad valivad seda tüüpi trafo sageli piirkondade jaoks, kus koormus on hajutatud, paigaldusruum on piiratud või projekti ajakava nõuab kiiret kasutuselevõttu.
- Maapiirkondade elektrifitseerimine:See aitab varustada elektrit õhuliinidega ühendatud küladesse, majadesse, taludesse ja kaugematesse kogukondadesse.
- Põllumajandusprojektid:See võib toetada niisutuspumpasid, teravilja töötlemise seadmeid, linnufarme, kasvuhooneid ja veevarustussüsteeme.
- Väikesed äripinnad:See võib teenindada kauplusi, teeäärseid rajatisi, ladusid, teenindusjaamu ja väikeettevõtete klastreid.
- Elamu laiendused:See pakub praktilist allakäiku uutele elamupiirkondadele, kus kasutatakse õhuvõrke.
- Ajutised või lavastatud projektid:See võib olla kasulik, kui sait vajab energiat enne suurema infrastruktuuri valmimist.
- Tööstuslikud servakoormused:See võib toetada väikeseid töökodasid, pumpasid, mootoreid, valgustust ja abiseadmeid põhitehasest eemal.
Kõigi nende rakenduste puhul ei ole väärtus ainult trafo ise. Tõeline väärtus on kombinatsioon kompaktsest paigaldusest, madalamatest ehitustöödest, lihtsamast ühendusest õhuliinidega ja hooldusmeeskondadele selgest ligipääsust.
Kuidas peaksid ostjad valima õige tehnilise konfiguratsiooni?
Valides aPole monteeritud trafoei tohiks kunagi vähendada ainult võimsusele. 50 kVA ja 500 kVA seadet võib mõlemat nimetada posttrafodeks, kuid nende projektirollid võivad olla täiesti erinevad. Hoolikas valikuprotsess peaks algama tegeliku koormuse vajaduse, pingetaseme, paigalduskeskkonna, utiliitnõuete ja eeldatava tulevase laienemisega.
| Valikupunkt | Mida ostjad peaksid kontrollima | Miks see on oluline |
|---|---|---|
| Nimivõimsus | Sobitage kVA reiting praeguse koormuse ja mõistliku tulevase kasvuga. | Alamõõduga kaasneb ülekoormuse oht, samas kui ülemõõt võib suurendada kulusid ja tühikäigukadusid. |
| Pinge suhe | Kinnitage primaar- ja sekundaarpinge, nagu keskpinge sisend ja madalpinge väljund. | Vale pingesuhe võib paigaldust edasi lükata ja tekitada ühilduvusprobleeme kohaliku võrguga. |
| Faasi tüüp | Valige vastavalt koormusprofiilile ühefaasiline või kolmefaasiline. | Mootori koormused, pumbad ja kaubanduslikud seadmed võivad vajada kolmefaasilist voolu. |
| Isolatsiooni tase | Kontrollige kohalikke võrgustandardeid, kõrgust merepinnast, välguga kokkupuudet ja kaitsenõudeid. | Välitrafod peavad taluma elektrilist pinget ja keskkonnatingimusi. |
| Jahutusmeetod | Kinnitage õliga sukeldatud konstruktsioon, paagi struktuur ja soojuse hajumise korraldus. | Hea termiline jõudlus toetab stabiilset tööd ja pikemat kasutusiga. |
| Aksessuaarid | Kaaluge liigpingepiirikuid, väljalülitatud kaitsmeid, pukse, kronsteine ja maandusosi. | Õiged tarvikud parandavad ohutust, kaitset ja paigaldamise tõhusust. |
| Testimine | Enne tarnimist taotlege rutiinsete testide aruandeid. | Tehase testimine aitab vähendada kasutuselevõtu riski ja kinnitab elementaarset jõudlust. |
Usaldusväärne tarnija peaks suutma neid üksikasju selgelt arutada. Kui ostjad saavad ainult lihthinna ilma tehnilise kinnituseta, võib näiliselt madal hind hiljem kalliks muutuda. Õige trafo peaks vastama elektriprojektile, kohalikule paigaldusharjumusele, kaitsemeetodile ja projekti omaniku praktilisele hooldusvõimele.
Kuidas seda teiste turustuslahendustega võrrelda?
Jaotusprojektide jaoks pole postidele paigaldatav seade ainus võimalus. Ostjad võivad kaaluda ka polsterdatud trafosid, kompaktseid alajaamu või sisemisi traforuume. Parim valik sõltub saidi tingimustest, ohutusnõuetest, eelarvest ja võrgu struktuurist.
| Lahendus | Peamine eelis | Tüüpiline piirang | Sobib paremini |
|---|---|---|---|
| Pole monteeritud trafo | Säästab maapinda ja ühendatakse lihtsalt õhuliinidega. | Mahutavus ja paigalduskonstruktsioon peavad vastama posti tugevusele ja kohalikele reeglitele. | Maavõrgud, talud, väikesed kogukonnad, õhujaotustrassid. |
| Padjakinnitusega trafo | Korralik maapealne paigaldus suletud konstruktsiooniga. | Vajab sobivat maad, vundamenti ja kaitset üleujutuste või löökide eest. | Linnakogukonnad, ärihooned, maakaabelvõrgud. |
| Kompaktne alajaam | Integreerib trafo, jaotusseadmeid ja madalpinge jaotust. | Kõrgem esialgne maksumus ja suurem paigaldusala. | Tööstuspargid, kaubanduskompleksid, suuremad jaotussõlmed. |
| Transformeri siseruum | Tugev kaitse ilmastiku eest ja lihtne integreerida hoonesüsteemidega. | Nõuab hoone ruumi, ventilatsiooni, tuleohutuse projekteerimist ja ehitustöid. | Tehased, kõrghooned, suured rajatised. |
Õhuliiniprojektide puhul aPole monteeritud trafotagab sageli puhta tasakaalu kulude, paigalduskiiruse ja teenuse praktilisuse vahel. See väldib tarbetut ehitamist, jättes samas projektile koormuse lähedal töökindla taandumispunkti.
Kuidas saab see vähendada projekti tegelikke valupunkte?
Hankemeeskonnad otsivad harva trafot ainult seetõttu, et neile meeldib toote nimi. Tavaliselt püüavad nad väljakult survet lahendada. Projekt võib hilineda. Eelarve võib olla pingeline. Paigaldusmeeskonnal ei pruugi olla piisavalt maapinda. Kohalik võrk võib vajada kiiret laiendamist. SobivPole monteeritud trafovõib neid probleeme mitmel praktilisel viisil vähendada.
- Vähem tsiviilehitus:Kuna trafo on paigaldatud postile, võib projekt vähendada vundamenditööd võrreldes paljude maapealsete lahendustega.
- Saidi kiirem juurutamine:Õhujaotusteede puhul saab ühendus ja paigaldamine olla otsesem, kui projekt on korralikult ette valmistatud.
- Piiratud maa parem kasutamine:Maapiirkondade teeäärtes, taludes ja väikestes kogukondades ei pruugi olla ruumi traforuumi või aiaga piiratud seadmeala jaoks.
- Lähema pinge tugi:Trafo paigaldamine koormusele lähemale võib aidata vähendada pikka madalpingeliini kaugust ja parandada toiteallika stabiilsust.
- Selge hooldusnähtavus:Hooldusmeeskonnad saavad tavapäraste patrullide käigus visuaalselt kontrollida trafot, pukse, õlitaseme indikaatorit ja väliseid tarvikuid.
- Paindlik projekti sobitamine:Erinevate koormuspunktide jaoks saab valida erinevaid võimsusi ja pingesuhteid, selle asemel, et sundida iga ala jaoks ühte liiga suurt lahendust.
Need eelised on eriti olulised piirkondades, kus projektiomanikud vajavad usaldusväärset energiat, kuid ei saa endale lubada keerulist infrastruktuuri. Selles mõttes ei ole trafo lihtsalt elektriseade. See on praktiline vastus väljade piirangutele.
Milliseid kvaliteediandmeid tuleks enne ostmist kontrollida?
Madal ostuhind võib olla atraktiivne, kuid trafo ostjad peaksid vaatama hinnapakkumisel olevast numbrist kaugemale. Välisjaotusseadmed puutuvad kokku kuumuse, vihma, tolmu, tuule, äikese, koormuse muutumise ja pikkade töötundidega. Kvaliteedikontroll peaks algama enne tellimuse kinnitamist.
Soovitatav ostueelne kontrollnimekiri:
- Kinnitage nimivõimsus, pingesuhe, sagedus, faasitüüp ja koputusvahemik.
- Kontrollige projekti või kommunaalettevõtte nõutud kohaldatavaid standardeid.
- Küsige mähise materjali, südamiku disaini, õli kvaliteedi, paagi tihenduse ja korrosioonivastase töötluse kohta.
- Kontrollige, kas kaasas on tarvikud, nagu liigpingepiirikud, väljalülitatud kaitsmed, kinnitusklambrid ja puksid.
- Taotlege rutiinset tehase testiteavet, sealhulgas isolatsioonitakistust, pingetaluvust, suhte testi, mähise takistust ja õlilekke kontrolli.
- Vaadake üle ekspordiprojektide pakkimismeetod, eriti kui marsruut hõlmab meretransporti või pikki maismaavedusid.
- Arutage enne saatmist varuosi, jooniseid, etikette ja paigaldusjuhiseid.
Conso Electrical Science and Technology Co., Ltd. mainitakse posttrafode tootmise kontekstis, kuna ostjad vajavad sageli rohkemat kui kataloogi. Nad vajavad insenerikommunikatsiooni, tootmisvõimet, testimise distsipliini ja võimet toetada kohandatud nõudeid. Kui projekt hõlmab erinevaid võimsusi, erilisi pingesuhteid, ekspordipakendit või kommunaalteenuste hankedokumente, aitab selge tehniline koostöö ära hoida kulukaid arusaamatusi.
Kuidas saavad hooldusmeeskonnad kasutusiga pikendada?
Isegi hästi tehtudPole monteeritud trafovajab korralikku hooldust. Välistingimustes kasutatavad hooldustingimused võivad aja jooksul muutuda ja väikestest probleemidest võivad saada suuremad vead, kui neid ignoreerida. Lihtne ülevaatusplaan võib aidata hooldusmeeskondadel kaitsta nii trafot kui ka laiemat jaotusvõrku.
- Kontrollige õlitaset ja lekkemärke:Õliplekke, madalat õlitaset või paagi ebanormaalset välimust tuleks kiiresti kontrollida, sest isolatsioon ja jahutus sõltuvad õli stabiilsest seisundist.
- Kontrollige läbiviike ja klemme:Praod, reostus, lõtvus või ülekuumenemise jäljed pukside ümber võivad viidata elektripingele või kehvale ühendusele.
- Jälgige töötemperatuuri:Ebatavaline kuumus võib tuleneda ülekoormusest, halvast kontaktist, vananevast õlist või paigaldusala ümbritsevast keskkonnast.
- Vaadake üle koormuse kasv:Viis aastat tagasi hästi töötanud trafo võib pärast uute majade, pumpade, kaupluste või masinate lisamist üle koormata.
- Hoidke kaitseseadmed kooskõlastatud:Liigpingepiirikuid, kaitsmeid ja maandusseadmeid tuleb kontrollida vastavalt kohalikele hoolduseeskirjadele.
- Salvestage hooldusajalugu:Head andmed aitavad tuvastada korduvaid probleeme ja toetavad tulevast asendusplaani.
Hooldust ei tohiks käsitleda koormana. See on kulude kontrollimise tööriist. Regulaarselt kontrollitav trafo pakub suurema tõenäosusega stabiilset teenust, väldib ootamatuid katkestusi ja kaitseb allkasutajaid tarbetute voolukatkestuste eest.
Miks on tarnija kogemus oluline?
Trafoprojekt hõlmab enamat kui tootmist. See hõlmab tehnilist arutelu, joonise kinnitamist, materjali ettevalmistamist, tootmise ajakava koostamist, testimist, pakkimist, tarnimist ja müügijärgset suhtlust. Kui mõni selle ahela osa on nõrk, võivad ostjad silmitsi seista viivituste või ebakindlusega.
Tarnija kogemus muutub eriti oluliseks rahvusvaheliste ostjate jaoks. Erinevad riigid ja piirkonnad võivad kasutada erinevaid pingesüsteeme, paigaldusharjumusi, märgistamisnõudeid, kaitsetarvikuid ja dokumentatsioonistandardeid. Tarnija, kes mõistab kohandamist, võib aidata ostjatel muuta projekti nõuded toimivaks tootespetsifikatsiooniks.
Conso Electrical Science and Technology Co., Ltd.võivad kaaluda ostjad, kes võrdlevad jaotusprojektide, maapiirkondade elektrifitseerimise, kommertskoormuste ja kommunaalteenustega seotud hangete jaoks postidele paigaldatavate trafode võimalusi. Peamine on projekti tingimuste selge edastamine: koormuse suurus, pingetase, sagedus, paigalduskõrgus, kliima, vajalikud tarvikud, katsetamise ootused ja tarnegraafik. Piisava teabe olemasolul saab tootja soovitada sobivamat konfiguratsiooni selle asemel, et pakkuda üldist seadet, mis ei pruugi saidile sobida.
KKK
Võimsus tuleks valida vastavalt tegelikule ühendatud koormusele, koormuse tüübile, samaaegsustegurile ja tulevasele laienemisplaanile. Väikeste elamu- või põllumajanduslike koormuste jaoks võivad sobida madalamad kVA väärtused. Töökodade, pumpade või ärikasutajate puhul võib olla vajalik kõrgem reiting. Enne mudeli kinnitamist on parem esitada tarnijale koormanimekiri.
Ühefaasilisi seadmeid kasutatakse tavaliselt väiksemate elamute ja maapiirkondade koormuste jaoks. Kolmefaasilised seadmed sobivad paremini mootorikoormuste, pumpade, töökodade ja kaubanduslike rajatiste jaoks, mis vajavad tasakaalustatud kolmefaasilist võimsust. Õige valik sõltub kohalikust jaotusvõrgust ja trafoga ühendatud seadmetest.
Jah, see võib olla mõeldud kasutamiseks välitingimustes, kuid lõplik spetsifikatsioon peaks vastama kohalikule keskkonnale. Ostjad peaksid enne ostmist kinnitama korrosioonivastast töötlust, isolatsiooni taset, tihenduskvaliteeti, piksekaitset, kõrguse tingimusi ja temperatuurivahemikku.
Tavaliste tarvikute hulka võivad kuuluda puksid, kinnitusklambrid, liigpingepiirikud, väljalülitatud kaitsmed, maandusosad, tüübisildid, tõstekõrvad, õlitaseme näidikud ja muud projektipõhised komponendid. Tarvikute nimekiri tuleks enne hinnapakkumist kinnitada, kuna see mõjutab nii maksumust kui ka paigaldusvalmidust.
Ostjad saavad riski vähendada, kinnitades enne tellimuse esitamist tehnilisi jooniseid, standardeid, katsenõudeid, pakkimismeetodit, tarnegraafikut ja müügijärgset tuge. Täielik spetsifikatsioonileht on usaldusväärsem kui lühike päring, millel on ainult võimsus ja hind.
Kohandamine võib olla vajalik, kui projekt nõuab spetsiaalset pingesuhet, konkreetseid tarvikuid, kohalikke kommunaalteenuste standardeid, ainulaadset paigaldusstruktuuri või ekspordidokumente. Varajane suhtlemine aitab tootjal kavandada ja toota trafo, mis sobib tegelikule kohale, selle asemel, et sundida standardmudelit ebasobivasse seisukorda.
Järeldus
A Pole monteeritud trafoon praktiline ja tõhus lahendus paljudele jaotusprojektidele, eriti kui tegemist on õhuliinide, piiratud maapinna, hajutatud koormuste ja kulutundlike paigaldustingimustega. See võib aidata kommunaalettevõtetel, töövõtjatel, taludel, elamupiirkondadel ja väikestel äriprojektidel alandada pinget kasutuskoha lähedal, vähendades samal ajal tarbetut tsiviilehitust.
Parima tulemuse annab trafo sobitamine projektiga selle asemel, et valida ainult hinna järgi. Võimsus, pingesuhe, faasitüüp, isolatsioonitase, tarvikud, testimine, paigalduskeskkond ja tarnija tugi mõjutavad pikaajalist toimivust. Kui neid detaile hoolikalt käsitseda, võib trafo pakkuda stabiilset teenindust ja vähendada tulevast hooldussurvet.
