Miks on 11kv välistingimustes kasutatavad Lv ja Mv Vcb paneelid parim valik usaldusväärseks toitejaotuseks

Professionaalse elektrijaotusseadmete tootjanaConsotagab kõrge jõudluse11kv välistingimustes kasutatavad Lv ja Mv Vcb paneelidmõeldud tööstus-, kommunaal-, kaubandus- ja infrastruktuuriprojektide jaoks. Need välistingimustes kasutatavad lülitusseadmete paneelid, mis on konstrueeritud vaakumkaitselüliti tehnoloogiaga, tagavad suurepärase isolatsiooni, ohutu lülitus, pikk kasutusiga ja töökindel töö isegi karmides keskkonnatingimustes.

Õige välisjaotla valimine on tänapäevaste elektrisüsteemide ohutuse, tõhususe ja stabiilsuse tagamiseks hädavajalik. See artikkel selgitab, kuidas 11kv välistingimustes kasutatavad Lv ja Mv Vcb paneelid töötavad, nende peamised eelised, tehnilised andmed, rakendused, valikunõuanded, hooldussoovitused ja miks neist on saanud üks eelistatumaid keskpingeid lahendusi kogu maailmas. Olenemata sellest, kas projekteerite uut elektrivõrku või uuendate olemasolevat süsteemi, see juhend annab praktilisi teadmisi inseneridele, töövõtjatele ja hankespetsialistidele.

Sisu

• Mis on 11kv välistingimustes kasutatavad Lv ja Mv Vcb paneelid?
• Miks on vaakumkaitselülitite paneelid nii populaarsed?
• Välistingimustes kasutatavate VCB-paneelide peamised komponendid
• Tehniliste kirjelduste võrdlus
• Tüüpilised rakendused
• Kuidas valida õige paneel
• Hoolduse parimad tavad
• Korduma kippuvad küsimused
• Järeldus

Mis on 11kv välistingimustes kasutatavad Lv ja Mv Vcb paneelid?

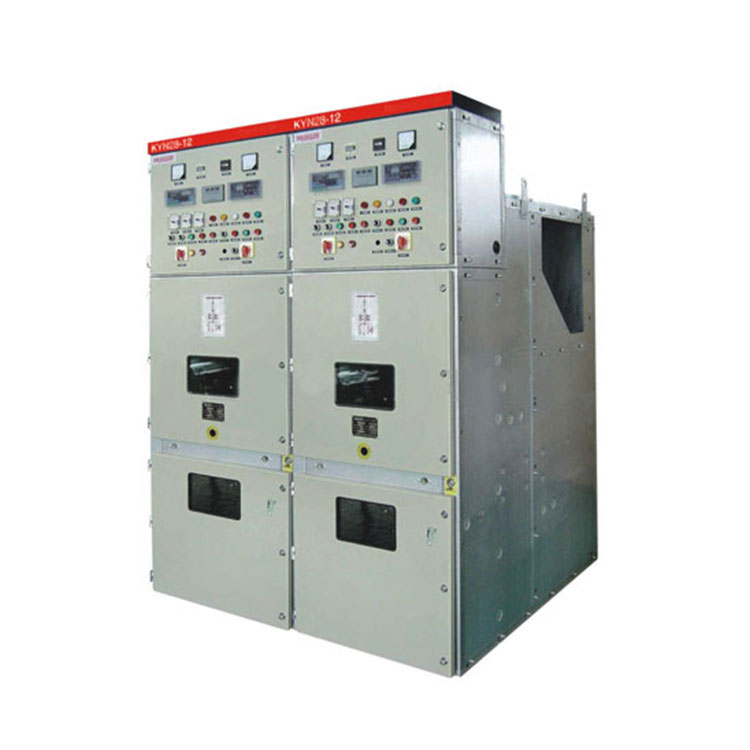

11kv välistingimustes töötav Lv ja Mv Vcb paneel on terviklik keskpinge elektrijaotuslahendus, mis on varustatud vaakumkaitselüliti (VCB), mis on mõeldud välispaigaldamiseks. Need paneelid juhivad, isoleerivad ja kaitsevad ohutult elektrilised toiteallikad, mis töötavad ligikaudu 11 kV juures, integreerides samal ajal jälgimiseks madalpinge juhtahelaid, kaitse, side ja automatiseerimine.

Erinevalt traditsioonilistest õli- või õhukaitselülititest kustutavad vaakumkaitselülitid suletud sees olevad elektrikaared vaakumkatkestid. Kuna katkestikus gaasi praktiliselt pole, kaob elektrikaar kiiresti, mille tulemuseks on suurepärane lülitusjõudlus, minimaalsed hooldusnõuded ja oluliselt pikem kasutusiga.

Kaasaegsed välistingimustes kasutatavad VCB paneelid on valmistatud tsingitud terasest või roostevabast terasest korpustest, mis on ilmastikukindlad. konstruktsioon, mis kaitseb sisemisi elektrikomponente vihma, niiskuse, tolmu, UV-kiirguse, putukate, ja rasked keskkonnatingimused. Paljud konstruktsioonid vastavad IEC standarditele ja võivad kõikjal töökindlalt töötada lai temperatuurivahemik.

Miks on vaakumkaitselülitite paneelid nii populaarsed?

Elektriettevõtted ja tööstusrajatised eelistavad üha enam vaakumkaitselülitite tehnoloogiat, kuna see ühendab kõrge tööohutus ja silmapaistev pikaajaline töökindlus. Kuna elektriinfrastruktuur muutub intelligentsemaks, seadmed peavad pakkuma ühtlast kaitset, vähendades samal ajal hoolduskulusid ja minimeerides seisakuid.

Suurepärane ohutusjõudlus

Vaakumkatkestid kõrvaldavad tõhusalt kaarevälgatuse ohud võrreldes paljude vanemate katkestustehnoloogiatega. Suletud vaakumkamber hoiab ära põlemise ja vähendab oluliselt tuleohtu, muutes need paneelid sobivaks kriitilised rajatised, mis nõuavad kõrget tööohutust.

Pikk mehaaniline eluiga

Kvaliteetne VCB suudab minimaalse kulumisega sooritada kümneid tuhandeid lülitusoperatsioone. See vastupidavus väheneb hooldussagedus ja vähendab elektripaigaldiste kogu elutsükli maksumust.

Suurepärane keskkonnakaitse

Erinevalt õlikaitselülititest ei vaja vaakumtehnoloogia isolatsiooniõli, mis võib keskkonda lekkida. Samuti väldib see õliga täidetud seadmetega seotud regulaarset käsitsemist ja asendamist, puhastusvahendit ja muud säästev elektrijaotus.

Usaldusväärne rikete isoleerimine

Kui ilmnevad tõrked, nagu ülekoormus või lühis, ühendab kaitselüliti kahjustatud sööturi kiiresti lahti, trafode, mootorite, kaablite ja muude kallite elektriseadmete kahjustamise vältimine hoolduse ajal süsteemi stabiilsus.

Sobib nutika võrgu integreerimiseks

Kaasaegsed välistingimustes kasutatavad VCB paneelid võivad integreerida intelligentsed kaitsereleed, SCADA sidemoodulid, kaugseiresüsteemid, rikkeindikaatorid ja digitaalsed mõõteseadmed, mis võimaldavad ennustavat hooldust ja reaalajas võrguhaldus.

Välistingimustes kasutatavate VCB-paneelide peamised komponendid

Välise VCB paneeli sisemise struktuuri mõistmine aitab inseneridel hinnata seadmete kvaliteeti ja pikaajalist töökindlust. Kuigi konfiguratsioonid võivad projekti nõuetest olenevalt erineda, on enamikul 11 ​​kV välistingimustes ala- ja keskpinge VCB paneelidel mitu olulist komponenti, mis töötavad koos, et tagada ohutu ja tõhus toitejaotus.

Vaakumkaitselüliti

Vaakumkaitselüliti on paneeli süda. See katkestab normaalse koormusvoolu ja rikkevoolu, kustutades elektrikaare suletud vaakumkatkestikus. Võrreldes tavapäraste katkestustehnoloogiatega tagavad vaakumkaitselülitid kiirema ümberlülitamise, suurema dielektrilise taastumise ja oluliselt väiksemad hooldusvajadused.

Kaitserelee

Digitaalsed kaitsereleed jälgivad pidevalt pinget, voolu, sagedust ja rikkeolukordi. Kui ilmnevad kõrvalekalded, nagu ülekoormus, lühis või maandusrike, saadab relee kohe kaitselülitile väljalülituskäsu, kaitstes trafosid, kaableid, generaatoreid ja allavoolu seadmeid.

Voolu- ja pingetrafod

CT-d ja VT-d pakuvad täpseid elektrilisi mõõtmisi mõõtmiseks, kaitseks ja jälgimiseks. Need seadmed võimaldavad intelligentsetel juhtimissüsteemidel suure täpsusega tuvastada ebatavalisi töötingimusi.

Siinisüsteem

Vasest või alumiiniumist siinid jaotavad elektrienergiat korpuses tõhusalt. Õige isolatsioonikonstruktsioon minimeerib soojuse teket, tagades samal ajal suurepärase juhtivuse ja mehaanilise tugevuse rikketingimustes.

Väliskorpus

Korpus kaitseb sisemisi elektrikomponente niiskuse, tolmu, korrosiooni, päikesevalguse, putukate ja mehaaniliste mõjude eest. Olenevalt paigalduskeskkonnast võivad tootjad pakkuda IP-kategooria kaitsega galvaniseeritud terasest või roostevabast terasest kappe.

Juhtimis- ja seireüksus

Kaasaegsed välisjaotusseadmed sisaldavad sageli intelligentseid seiresüsteeme, mis toetavad SCADA, Modbus, IEC 61850 ja kaugsidefunktsioone. Operaatorid saavad jälgida seadmete olekut, saada häireid ja teha kaugdiagnostikat ilma paigalduskohta külastamata.

Tehniliste kirjelduste võrdlus

Järgmises tabelis on kokku võetud tüüpiliste 11 kV välistingimustes kasutatavate madalpinge ja keskpinge VCB paneelide tavalised tehnilised parameetrid. Tegelikud spetsifikatsioonid võivad olenevalt projekti nõuetest ja kohandatud konfiguratsioonidest erineda.

Tüüpilised rakendused

11kV välistingimustes kasutatavate VCB paneelide paindlikkus ja vastupidavus muudavad need sobilikuks väga erinevatele tööstusharudele ja kommunaalprojektidele. Nende võime töötada usaldusväärselt karmides välistingimustes on teinud neist ühe enim levinud keskpinge lülituslahenduse kogu maailmas.

• Elektritootmisjaamad
• Elektrialajaamad
• Taastuvenergia projektid, sealhulgas päikese- ja tuulepargid
• Tööstuslikud tootmisrajatised
• Kaevandustööd
• Nafta ja gaasi tootmiskohad
• Linnade elektrijaotussüsteemid
• Kaubanduskompleksid
• Transpordi infrastruktuur
• Andmekeskused, mis nõuavad stabiilset keskpinge jaotust

Taastuvenergia rakenduste puhul on välistingimustes kasutatavatel VCB-paneelidel oluline roll trafode ja toiteahelate kaitsmisel, võimaldades samas ohutut integreerimist olmevõrku. Intelligentsed kaitsesüsteemid parandavad ka kaugseireplatvormide kaudu töö nähtavust.

Kuidas valida õige 11 kV välise VCB paneel

Sobiva paneeli valimine nõuab nii tehniliste nõuete kui ka töötingimuste hoolikat hindamist. Seadmete valimine ainult hinna järgi võib suurendada pikaajalisi hoolduskulusid või vähendada süsteemi töökindlust.

1. Määrake vajalik nimivool ja katkestusvõime.
2. Hinnake keskkonnatingimusinagu niiskus, soolapihustus, tolm, kõrgus ja temperatuur.
3. Valige sobiv korpuse kaitsevastavalt paigalduskeskkonnale.
4. Kinnitage vastavust IEC standarditeleja kohalikud elektrieeskirjad.
5. Kaaluge tulevast laienemistvalides moodulpaneelide kujundused.
6. Kontrollige intelligentseid sidefunktsioonekui on vaja SCADA integreerimist.
7. Valige kogenud tootjavõimeline pakkuma tehnilist tuge, testimisaruandeid ja müügijärgset teenindust.

Hoolduse parimad tavad

Kuigi vaakumkaitselülitid nõuavad tunduvalt vähem hooldust kui õliga täidetud alternatiivid, on rutiinsed ülevaatused hädavajalikud, et tagada maksimaalne töökindlus kogu seadme elutsükli jooksul.

• Kontrollige regulaarselt korpuse tihendeid.
• Puhastage isoleerivatelt pindadelt tolm ja saasteained.
• Kontrollige elektriühendusi ülekuumenemise suhtes.
• Kontrollige perioodiliselt kaitserelee sätteid.
• Tehke plaanilise hoolduse ajal isolatsioonitakistuse katse.
• Sujuva liikumise kontrollimiseks kasutage kaitselülitit mehaaniliselt.
• Jälgige tööandmeid intelligentsete seiresüsteemide abil.

Ennetava hoolduse ajakavade järgimine vähendab märkimisväärselt ootamatuid katkestusi ja pikendab seadmete kasutusiga. Paljud utiliidid ühendavad nüüd rutiinseid ülevaatusi ennustavate hooldustehnoloogiatega, mis analüüsivad tööandmeid, et tuvastada võimalikud tõrked enne nende tekkimist.

Korduma kippuvad küsimused

Järeldus

Kuna elektrisüsteemid arenevad jätkuvalt suurema intelligentsuse, tõhususe ja jätkusuutlikkuse suunas,11kV välistingimustes kasutatavad LV ja MV VCB paneelidon muutunud usaldusväärseks lahenduseks keskpinge elektrijaotamisel. Nende silmapaistev lülitusjõudlus, erakordne töökindlus, madalad hooldusnõuded ja ühilduvus kaasaegsete automatiseerimistehnoloogiatega muudavad need suurepäraseks investeeringuks kommunaalteenuste, tööstusrajatiste, taastuvenergiaprojektide ja kaubandusliku infrastruktuuri jaoks.

Professionaalsete inseneriteadmiste toel,Consoon pühendunud töökindlate välistingimustes kasutatavate keskpinge lülitusseadmete lahenduste pakkumisele, mis vastavad erinevatele projektinõuetele. Ükskõik, kas vajate standardset konfiguratsiooni või täielikult kohandatud toitejaotussüsteemi, meie kogenud meeskond on valmis pakkuma tehnilist konsultatsiooni, tootesoovitusi ja igakülgset tuge kogu teie projekti vältel.Võtke meiega ühendusttäna, et arutada teie taotlust ja uurida, kuidas meie usaldusväärsed 11 kV välistingimustes kasutatavad LV ja MV VCB paneelid võivad aidata parandada teie elektrivõrgu ohutust, tõhusust ja pikaajalist jõudlust.
