jaotustrafo võrdlus ülalpool ja alla 800 kVa vahel

2025-03-21

Conso Electrot Science and Technology Co., Ltd on alates 2006. aastast tootnud 10 kV kuni 35 kV. Conso Electrical insenerid usuvad10 kV jaotustrafodon olulised erinevused tehnilise spetsifikatsiooni ja tootestruktuuri osas üle 800 kVa.

1. jaotustrafo erinevus tehnilises spetsifikatsioonis:

Jaotustrafo suurem mahutavus võiks toetada suuremat nimivoolu. Pealegijaotusfond üle 800 kVaVajad sisemise rõhu ja voolu stabiilsuse tõsisemat kaitset.

A. INTERNAAL SUUR: Kui trafo sees ilmneb tõsine tõrge, tekitatakse suur hulk gaasi. See kiirendaks isolatsiooni vananemist ja vähendaks soojuse hajumise mahtu. See võib isegi põhjustada plahvatust, kui trafo siserõhk ületab kriitilist väärtust. Suurem võimsuse jaotustrafo looks ühe operatiivse rikke korral rohkem gaasi. Kuna sel ajal on piisav, et põhjustada tõsiseid tagajärgi, tuleb jaotus- ja toitetrafod mahutavusega 800KVA ja rohkem paigaldada gaasreleedega vastavalt IEC 60076.

B.Vaju stabiilsus: suuremal jaotus- ja võimsusfondil oleks rohkem vooluringi nii primaarse kui ka sekundaarse küljelt. Jaotustrafo kaitsmiseks nii lähedal kui ka kaugele jaotusliinidele on vaja tundlikumat kaitselüliti ja CT-d. Kaks peamist voolukaitset on diferentsiaalkaitse ja praegune kiire kaitsekaitse.

2. Jaotustrafo erinevus tootestruktuuris:

Kuna operatiivne ebaõnnestumine tekitab suurema võimsuse jaotuse trafo tõsisema tagajärje. Suurem mahutamisrafo on vaja kindlamat sisemist struktuuri ja tundlikke komponente.

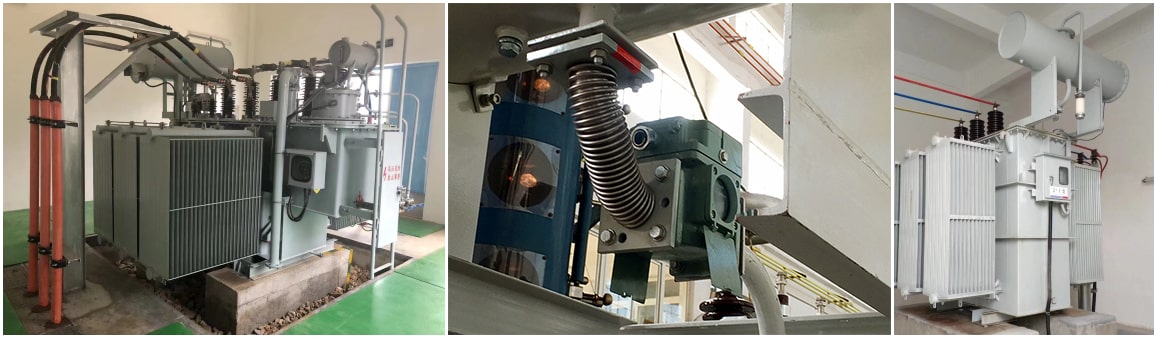

Jaotusfondi kaitsmiseks lühise eest tuleb kavandada kindlam sisemine struktuur, kuna tõsisem elektrienergia vabastatakse. Lisaks võtaks jaotusfond üle 800 kVA pideva või spiraalse mähise, näiteks fooliumimähise. Vahepeal vajab suurem mahutavuse jaotustrafo võimsamat jahutussüsteemi. Mõnele jaotustrafole üle 800 kVa on vaja kasutada OFAF -i jahutusmeetodit, eriti kui trafo on ülekoormatud.

Kuna suuremjaotus- ja toitetrafotekitaks operatiivses tõrkes rohkem gaasi. Gaasirelee peab olema jaotusfondil. See kõlab häirega, kui väike gaas kogunes jaotustrafo ülaosa ja lülitas peakaitselüliti välja, kui siserõhk oli kohutav. Lisaks võetakse sisse sisemise rõhu korraldamiseks ka trafo hingamine, et kaitsta isolatsiooni vananemise eest jäänud trafosid. Vahepeal võib energiapuudulikkuse kaotuse vähendamiseks mõned jaotustrafod üle 800 kVA-le lisada laadimise koputaja (OLTC), mitte laadimata kraanide vahetuse (NLTC).

Jaotusrafo on ilmne erinevus nii tehnilise spetsifikatsiooni kui ka tootestruktuuri vahel üle 800 kVa. Põhjus on see, et suuremad võimsuse jaotusrafod vajavad operatiivse rikke tõttu ellujäämiseks tõsisemat kaitset.
