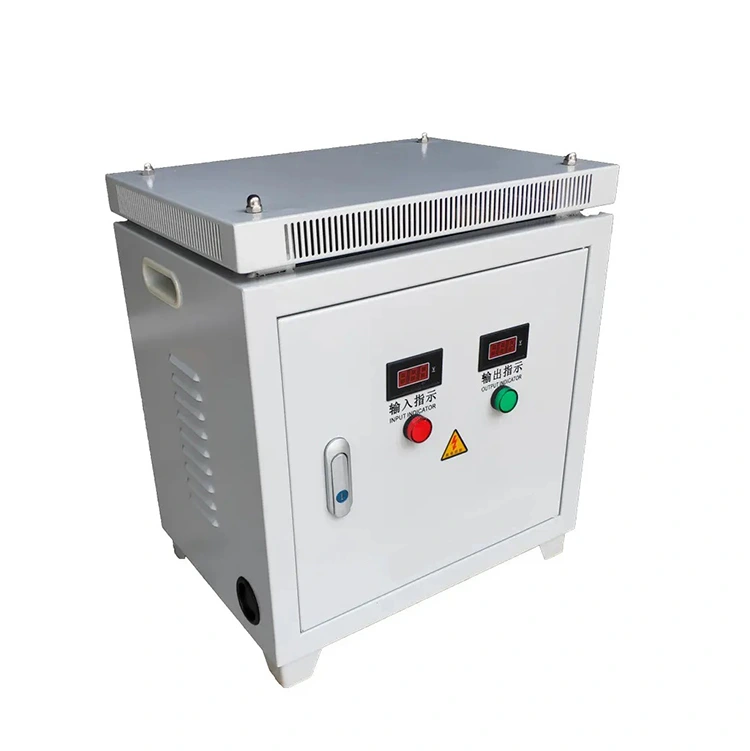

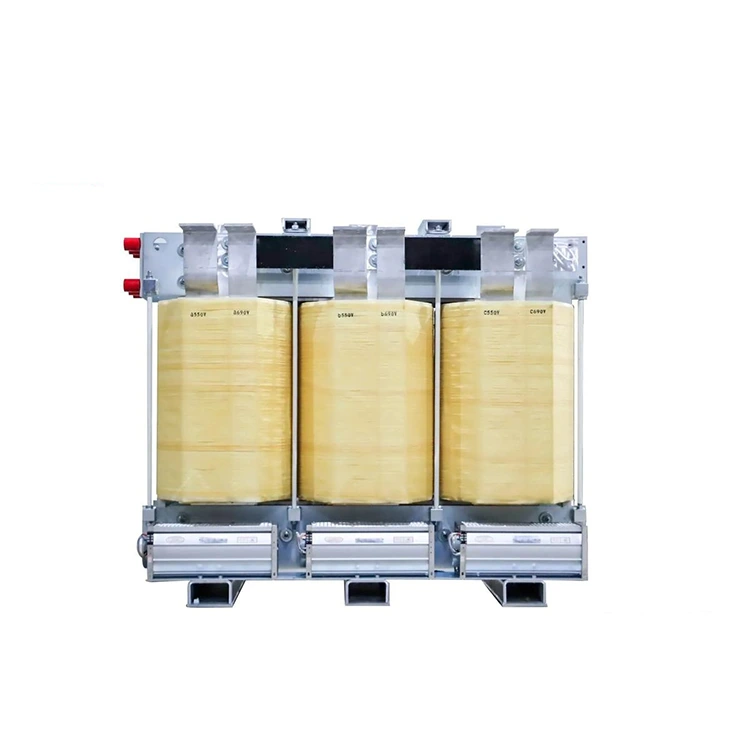

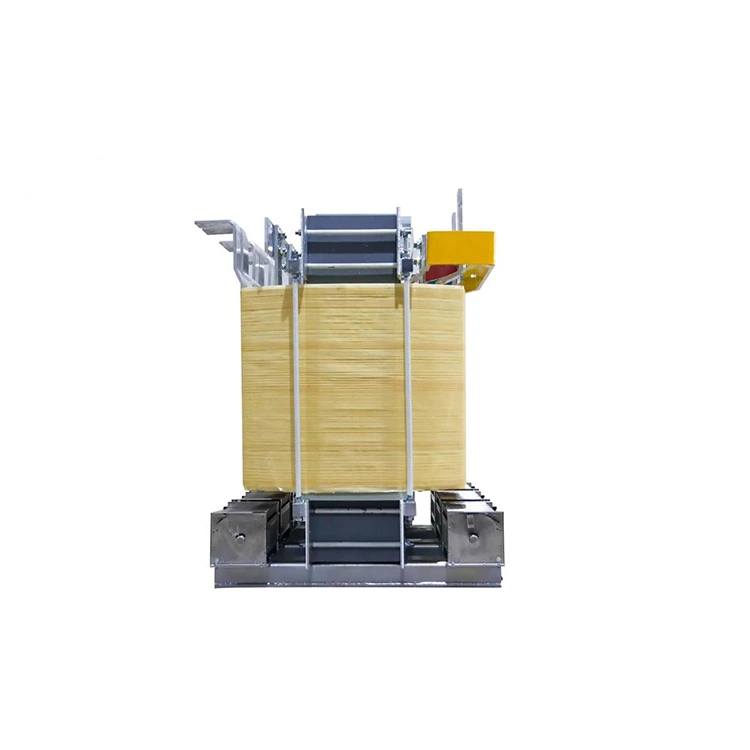

240v kuni 100v 75kva 3-faasiline jõutrafo

Conso Electrical Science and Technology Co., Ltd on kogenud tootja, kes toodab 240v kuni 100v 75kva 3-faasilisi jõutrafosid. Tootevalik võib olla lai. Conso Electrical võiks toota valuvaigust kuivtüüpi trafosid ja õliga sukeldatud trafosid. Tööpinge võiks katta madalpingest kuni 40,5 kV. Samal ajal saab disaini kohandada vastavalt kliendi töötingimustele, tagades stabiilse töö kõrgel temperatuuril, kõrge niiskuse ja kõrgel kõrgusel asuvates keskkondades.

Saada päring

Tootekirjeldus

240v kuni 100v 75kva 3-faasiline toitetrafo on ette nähtud võimsuse muundamiseks ja elektriisolatsiooniks madalpinge jaotussüsteemides. Selle põhifunktsioonid hõlmavad pinge muundamist, elektriisolatsiooni ja stabiilse toiteallika tagamist. 240v kuni 100v 75kva 3-faasiline jõutrafo sobib vahelduvvoolusüsteemidele, mis töötavad sagedusel 50 Hz või 60 Hz nimipingega kuni 1 kV. Sellel on kompaktne struktuur, kõrge tööohutus ja usaldusväärne pikaajaline jõudlus.

Madalpinge toitetrafo valimisel tuleks hoolikalt hinnata järgmisi põhispetsifikatsioone:

1. Nimivõimsus (kVA)

Trafo nimiväärtus tuleks määrata tegeliku koormuse vajaduse ja käivitusvoolu omaduste põhjal. Usaldusväärse töö tagamiseks on üldiselt soovitatav lubada 10% kuni 20% võimsusvaru.

2. Nimipinge

Primaar- ja sekundaarpinged ning lubatud pingetolerantsid peavad olema selgelt määratletud. Arvesse tuleks võtta ka nõudeid väljavõtuvahemikele või mitmele väljundpingele.

3. Faasi konfiguratsioon ja ühenduse tüüp

Vastavalt rakendusele tuleks valida ühefaasilise ja kolmefaasilise konstruktsiooni vahel. Sobiv vektorrühm, nagu Yyn0, Dyn11 või Dd0, tuleks määrata süsteeminõuete alusel.

4. Isolatsiooniklass ja temperatuuri tõus

Levinud isolatsiooniklassid on klass F ja klass H. Valitud isolatsioonisüsteem peab sobima paigalduskoha ümbritseva õhu temperatuuri ja töötingimustega.

5. Jahutusmeetod

Looduslikku õhkjahutust kasutatakse tavaliselt tavalistes rakendustes, samas kui sundõhkjahutus võib olla vajalik suurema võimsusega madalpingetrafode või piiratud ventilatsiooniga paigaldiste jaoks.

6. Paigaldus- ja kaitsenõuded

Paigaldustingimused tuleks määratleda, näiteks paneelile või eraldiseisvale paigaldusele. Nõutav kaitseaste, näiteks IP20, IP23 või IP31, tuleks valida vastavalt töökeskkonnale.

7. Standardid ja sertifikaadid

Madalpinge toitetrafo peaks vastama asjakohastele standarditele, nagu IEC ja GB. Ekspordiprojektide puhul võib nõuda täiendavaid sertifikaate, nagu CE või GOST/EAC.

Toote parameeter:

Nimivõimsus		75 kVA
Primaarpinge		400V/ 415V/ 480V/ 690V
Sekundaarne pinge		400 V/230 V; 380 V/220 V
Nimisagedus		50 Hz või 60 Hz
Faasi number		Kolmefaasiline või ühefaasiline
Vektorrühm		Y/Y、Δ/Y、Y/Δ
Koormuse kaotus puudub		200 Wto 300 W
Koormuse kaotus		1200 W kuni 1500 W
Isolatsiooniklass	Kuiv tüüp	Klass F (150 ℃), klass H (180 ℃)
	Õli sukeldatud	A-klass (105 ℃)
Jahutusmeetod		AN/AF (kuiv tüüp); ONAN (õlisse sukeldatud)
Max Töötemperatuur		+40 ℃
Min. Töötemperatuur		-25 ℃, -40 ℃ või -60 ℃
