Konkurentsivõimelise tootjana on Conso Electrical Science and Technology Co., Ltd keskendunud jaotustrafode ja alajaamatrafode valmistamisele suuremas koguses ja parema kvaliteediga, spetsiaalselt levinud jaotustrafodele, nagu 11kv 3-faasiline 200kva jaotustrafo. Kuigi Conso Electric on keskmise võimsusega tootmistehas, suudab see 50 päeva jooksul toota rohkem kui 500 tükki 11kv 3-faasilist 200kva jaotustrafot. Tarnime suure tõhususega jaotustrafot riigivõrku Sise-Mongoolia filiaalile, Sichuani filiaalile, Heilongjiangi filiaalile jne. Meil oleks hea meel, kui saaksite meie tehast külastada.
1. Maht:
Tavalise töötamise ajal peaks 11kv 3-faasilise 200kva jaotustrafo elektrikoormus olema ligikaudu 75-90% trafo nimivõimsusest.
2. Temperatuur:
11kv 3-faasilisele 200kva jaotustrafole paigaldatud temperatuurinäidikud tuleks tavapäraste kontrollide käigus registreerida. Järelevalveta trafode puhul tuleb pinge, voolutugevus ja õli ülemine temperatuur registreerida iga plaanilise kontrolli käigus. Lisaks tuleks jaotustrafode puhul mõõta teatud faaside koormust tippkoormuse perioodidel. Kui avastatakse tasakaalustamatus, tuleks kaaluda ümberjaotamist. Mõõtmisperiood peaks vastama kohapealsete eeskirjadele.
3. Isolatsiooni jälgimine:
Enne kasutuselevõttu või pärast suuremat hooldust tuleks 11kv 3-faasiliste 200kva jaotustrafode mähise isolatsioonitakistus mõõta (tavaliselt pärast kuivatamist) ja saadud väärtused koos mõõteõli temperatuuriga kanda trafo ajalookaardile. Pooli mähiste isolatsioonitakistust tuleks mõõta megoommeetriga, mille vahemik on 1000–2500 volti. Konkreetsed lubatud isolatsioonitakistuse väärtused ei ole määratletud.
Trafo töötamise ajal mõõdetud isolatsioonitakistuse väärtuste ja enne kasutuselevõttu või pärast kuivatamist saadud isolatsioonitakistuse väärtuste võrdlus on trafo isolatsiooniseisundi esmane näitaja. Isolatsioonitakistuse mõõtmised tuleks läbi viia samal temperatuuril, kasutades võimalikult palju sama megohmmeetri pinget.
4. Praegune ulatus:
Maksimaalne lubatud tasakaalustamatusvool 11kv 3-faasilise 200kva jaotustrafo madalpinge klemmidel ei tohiks ületada 25% nimiväärtusest. Allika pinge kõikumise lubatud vahemik on ±5% nimipingest.
5. Ülekoormus:
Erandjuhtudel võivad 11kv 3-faasilised 200kva jaotustrafod töötada lühiajaliselt ülekoormusel, kuid talvel ei tohiks ülekoormus ületada 30% nimikoormusest ja suvel 15% nimikoormusest. .
Nimivõimsus: | 200 kVA; |
Režiim: | S13-M.R-200/11 või sõltub; |
Primaarpinge: | 11kV; |
Sekundaarne pinge: | klientidest kinni pidama; |
Laadimiskadu puudub: | 240 ±10% W; |
Laadimiskadu: | 2600 ±10% W; |
Takistus: | 4,0% ± 10%; |
Isolatsiooni materjal: | Mineraalõli või epoksüvaik; |
Võimsussageduse vastupidavuspinge: | 35kV; |
Valgustusimpulsi vastupidavuspinge: | 75kV. |

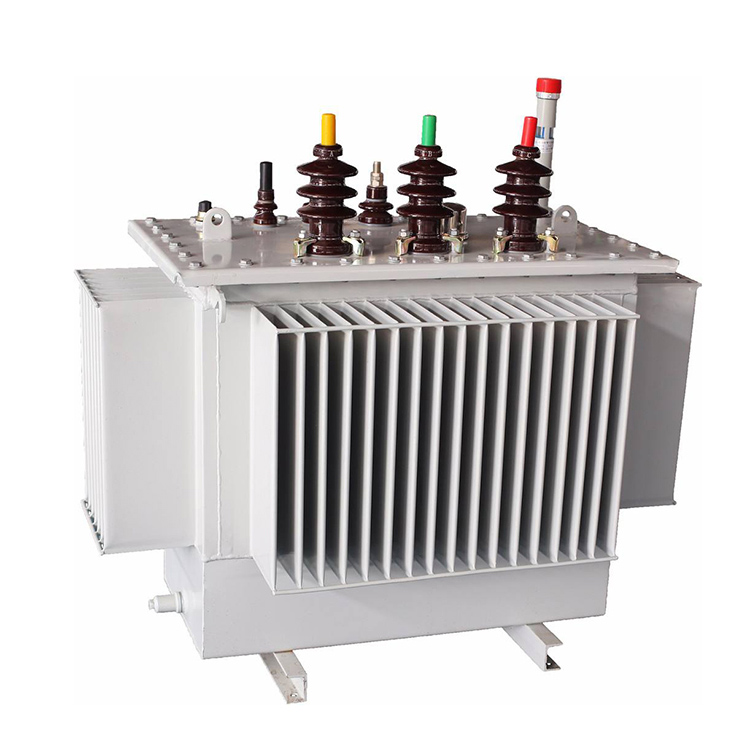

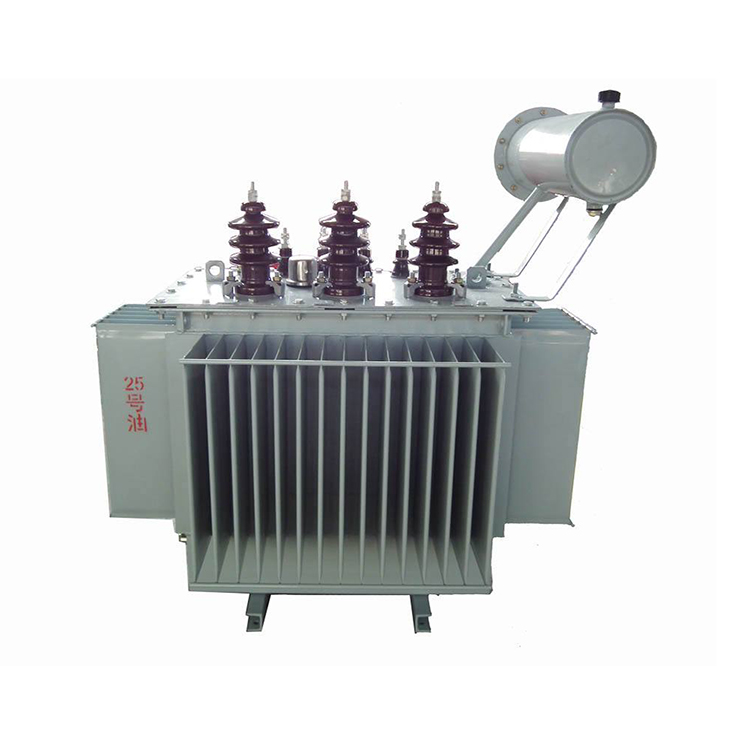

Õliga täidetud
|

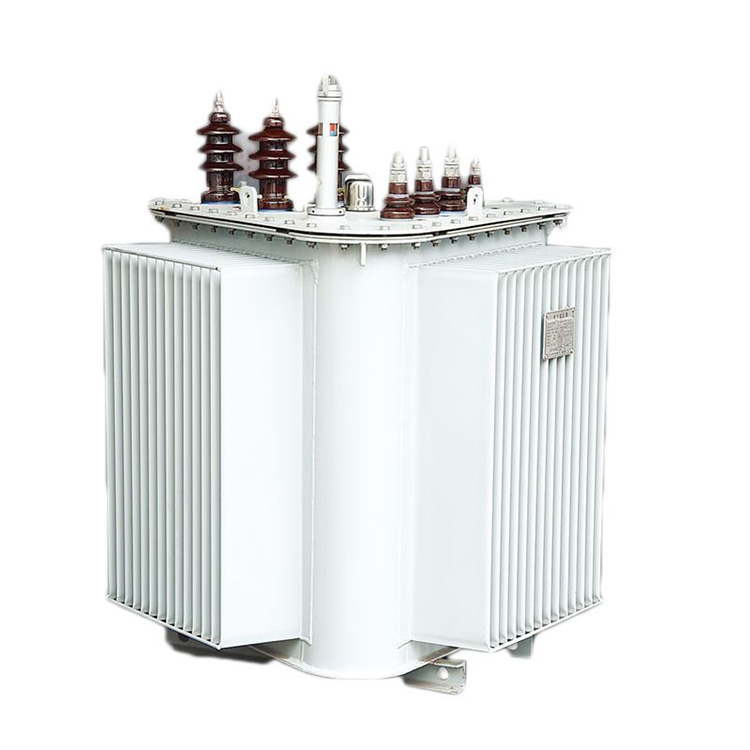

Õli tühjendatud
|
Amorfne sulam
|
Valtsitud rauasüdamik
|
Kerimise töötuba |
Rulli kuivatusala |
Õli täitmise ala |
Valmistoote piirkond |
Trafo ahi |
Valuseadmed |
Fooliumi kerimismasin |
Puidust kast |
Terasest ehitis |
